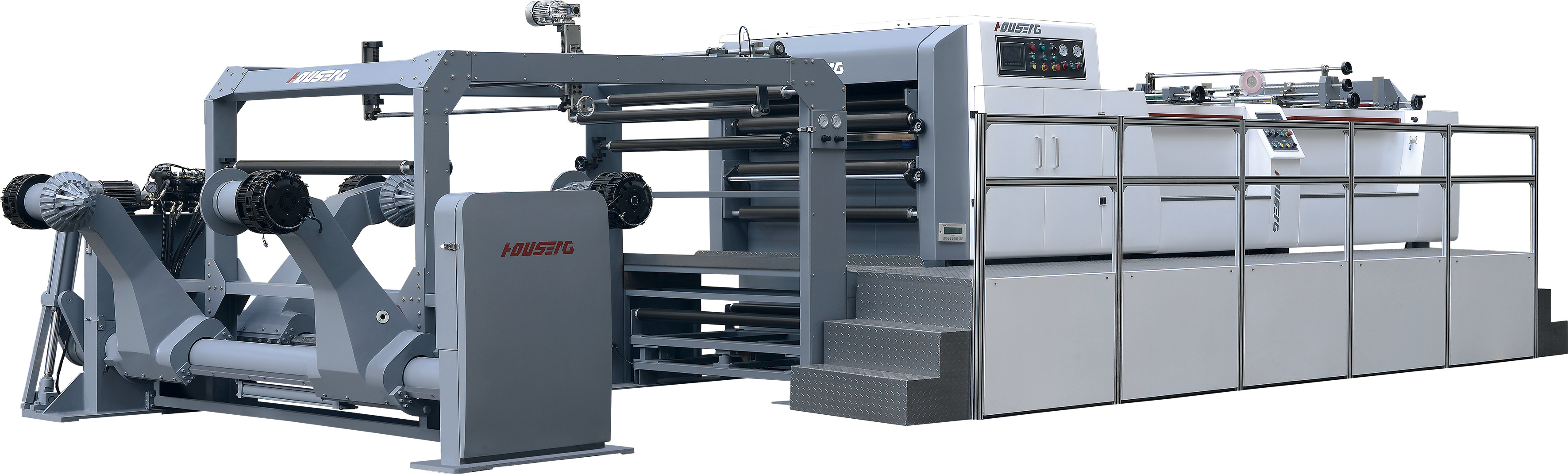

400 Potongan/mntPresisi Servo Kecepatan Tinggi 400-1450mmPemotong Kertas Sheeter
Fitur yang Diperkenalkan ♟
Mesin pemotong web HSC menerapkan teknik canggih dari Inggris.
Mesin ini digerakkan oleh motor servo.
Kecepatan pemotongan kertas cepat dan stabil.
Bantalan dan pisau potong presisi Jerman memastikan presisi pemotongan yang tinggi.
Kontrol antarmuka komputer layar sentuh, pengoperasian sederhana, struktur yang masuk akal, dudukan anti-musik, untuk memastikan kertas halus.
Mesin ini adalah mesin pengolah kertas yang sangat populer di industri pembuatan dan percetakan kertas dan akan meningkatkan efisiensi dan manfaat bagi perusahaan Anda secara luas.
Spesifikasi ♟♙
Pemotong Lembaran Kecepatan Tinggi Presisi Servo
Model
ECOO HSC-1400
Jenis Pemotongan
Pisau atas memotong bolak-balik dan pisau bawah diperbaiki.
Rentang Kertas yang Berlaku
50-550g
Maks. Diameter Gulungan Kertas
1800mm
Maks. Lebar Pemotongan Kertas
1400mm
Rentang Panjang Pemotongan
400-1450mm
Jumlah Lembar Pemotongan
2 lembar
Presisi Pemotongan
Panjang pemotongan1000mm
Maks. Kecepatan Pemotongan
400potongan/mnt
Maks. Kecepatan Meter Pemotongan
300m/mnt
Maks. Tinggi Penumpukan Kertas
1500mm
Persyaratan Sumber Tekanan Udara
0.8Mpa
Daya Desain
380V, 28kw, 3Phase, 50Hz
Berat Kotor
Referensi 13000kg
12000*4300*2400mm
| Pemotong Lembaran Kecepatan Tinggi Presisi Servo |
| Model |
ECOO HSC-1400 |
| Jenis Pemotongan |
Pisau atas memotong bolak-balik dan pisau bawah diperbaiki. |
| Rentang Kertas yang Berlaku |
50-550g |
| Maks. Diameter Gulungan Kertas |
1800mm |
| Maks. Lebar Pemotongan Kertas |
1400mm |
| Rentang Panjang Pemotongan |
400-1450mm |
| Jumlah Lembar Pemotongan |
2 lembar |
| Presisi Pemotongan |
Panjang pemotongan< 1000mm: ± 0.3mm
± 0.05% untuk panjang kertas potong >1000mm |
| Maks. Kecepatan Pemotongan |
400potongan/mnt |
| Maks. Kecepatan Meter Pemotongan |
300m/mnt |
| Maks. Tinggi Penumpukan Kertas |
1500mm |
| Persyaratan Sumber Tekanan Udara |
0.8Mpa |
| Daya Desain |
380V, 28kw, 3Phase, 50Hz |
| Berat Kotor |
Referensi 13000kg |
|
12000*4300*2400mm |
Presisi Pemotongan:
Tergantung pada kepadatan, jumlah gulungan, dan bahan gulungan kertas, ±0.5mm untuk 1000mm, ±0.1% untuk lebih dari 1000mm, dan ±0.1% untuk percepatan atau perlambatan. Data di atas didasarkan pada operasi pemotongan yang stabil dan prosedur pengoperasian yang benar. (Ketika gulungan kertas yang dipotong adalah satu, panjang kertas yang dipotong adalah panjang yang benar)
Keluaran:
Keluaran aktual tergantung pada bahan kertas, berat kertas, panjang pemotongan, jumlah gulungan kertas, teknologi operator, dan kondisi pengoperasian, dll.
Konfigurasi Standar ♟♙♜
① Mesin pemotong pisau tunggal presisi tinggi
② Sistem penyesuaian prismatik otomatis untuk kertas
③ Sistem kertas pemotongan tengah dan pengumpulan limbah
④ Peralatan penghitungan dan penyisipan label otomatis (penandaan hitungan)
⑤ Peralatan pengangkut kertas
⑥ Sistem kontrol listrik
⑦ Motor penggerak
⑧ Aksesori
⑨ Rak kertas poros pneumatik kapur ganda (2 dudukan gulungan)
⑨ Aksesori oleh mesin
⑩ Sistem jogger otomatis, dudukan penumpukan kertas tali yang dikontrol motor
Deskripsi Fungsi ♟♙♜♖
|
|
Pisau Pemotongan
Tiga set pisau pemotongan digunakan untuk memangkas dan memotong tengah.
|
|
|
Unit Pemotongan
Pada pisau metode pemotong Inggris untuk mengurangi beban dan kebisingan ketika pemotong memperpanjang umur pemotong. Pada badan rol pisau ke pengelasan baja memberikan pemesinan presisi, dan penyesuaian keseimbangan dinamis, secara efektif mengurangi getaran dan kebisingan dari operasi kecepatan tinggi.
Di bawah pisau: blok pisau dengan pengecoran cetakan integral besi cor, pemesinan presisi, stabilitas yang baik.
Pemotong belakang: terbuat dari pemrosesan pisau presisi baja khusus,
umur panjang pisau mudah disesuaikan.
|
|
|
Kontrol Elektronik (servo Yaskawa dan PLC Siemens)
Komunikasi TPC7062KS dan Prosesor Yaskawa, Terutama digunakan dalam produksi pemantauan status pengoperasian peralatan input data, dan indikasi alarm kegagalan sistem. Seri yang berputar menggerakkan Yaskawa perusahaan JEPANG Yaskawa I quick drive, berdasarkan produksi parameter input antarmuka manusia-mesin dari umpan balik encoder rol traksi kecepatan aktual dan penentuan posisi yang akurat.
|
|
|
Perangkat Keriting
Perangkat keriting ada di gulungan kertas sebelum perangkat pemotongan untuk menghilangkan gulungan atau lipatan, untuk stabilitas tegangan gulungan kertas. Gulungan kertas pertama melewati (ke tepi gulungan) komponen ke dalam perangkat dekonvolusi, rol adalah rol pemandu.
|
|
|
Perangkat Anti Kelengkungan Baru
Secara efektif menghilangkan keriting gulungan untuk membuat kertas lebih rata, lebih kondusif untuk stabilitas tegangan gulungan kertas.
|
Detail ♟♙♜♖♞

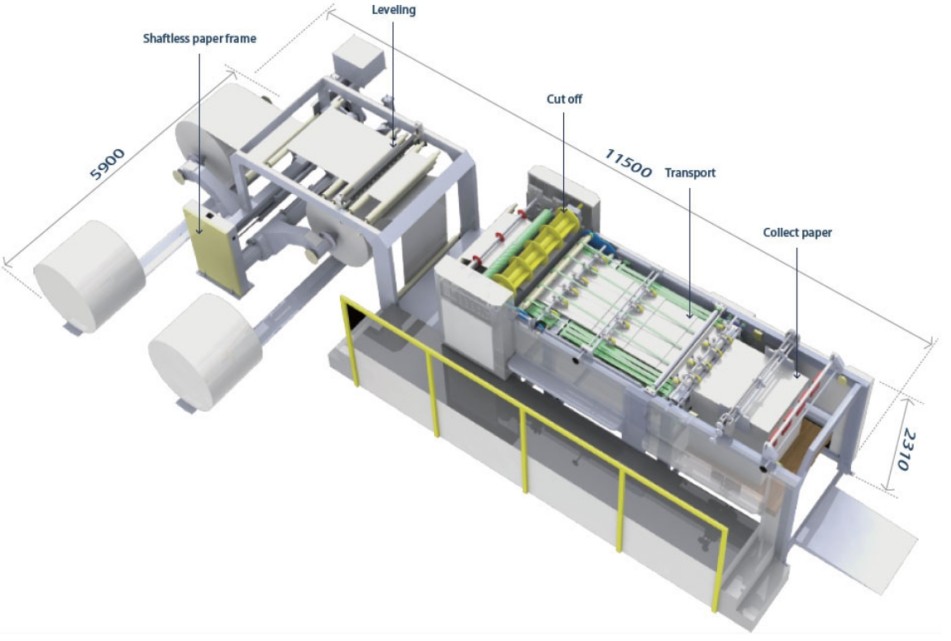

Struktur mesin utama (pemegang pisau dan dudukan pemegang)
Dinding mesin utama melalui analisis elemen hingga, analisis getaran mekanis dan optimasi rangka, menggunakan besi cor ulet berkualitas tinggi untuk integrasi desain, dan melalui pemesinan presisi, menyempurnakan fenomena resonansi antara komponen transmisi, membuat operasi lebih stabil, meningkatkan masa pakai bagian bantalan.
Sistem pemandu web
Kontrol kualitas proses yang ketat, sistem kontrol servo tahan lama, bebas perawatan, pemrosesan halus, respons dinamis tinggi, tanpa penyangga, penentuan posisi yang akurat, batas pengemudi digital yang dapat disesuaikan. Tampilan dapat diatur secara otomatis untuk tidur untuk pengoperasian otomatis, yang dapat menghemat energi. Layar besar ditampilkan secara real time, dan status sistem yang berjalan jelas di dalam.
Motor penggerak:
1, Motor servo AC & encoder untuk pisau silang
2, Motor AC & transformator frekuensi untuk konveyor kecepatan tinggi dan konveyor kecepatan rendah
3, Motor AC untuk dudukan penumpukan kertas atas & bawah
4, Motor AC untuk jogger
5, Motor AC untuk dudukan lepas gulungan
6, Motor AC untuk mengumpulkan tepi limbah
Mesin dengan sistem kontrol tegangan otomatis, pisau pemotongan dan pemangkasan manual 3 set (1 untuk pemotongan & 2 untuk pemangkasan), dengan 1 set mesin penghitung, sistem pemandu web, sistem de-curl, akurasi pemotongan adalah±0.3mm, sistem berhenti macet kertas otomatis, bantalan pisau fag jerman, dll. Dudukan pemegang pisau pengecoran besi ulet. Maks. kecepatan pemotongan untuk mesin ini adalah 300mpm, 400cpm.
Daftar Bagian Utama:
|
Konfigurasi |
Jenis |
Catatan |
| 1 |
Pisau potong kertas |
Mata pisau baja tungsten |
Jerman |
| 2 |
Bantalan |
FAG/ NSK |
Jerman/ Jepang |
| 3 |
Vibrator |
K20 |
Cina |
| 4 |
PLC |
Siemens |
Jerman |
| 5 |
Sakelar batas |
Schneider |
Prancis |
| 6 |
Pengontrol |
Kinco |
Cina |
| 7 |
Relai |
Schneider/ RXM4LB2BD |
Prancis |
| 8 |
Penggerak servo |
Yaskawa |
Jepang |
| 9 |
Transformator frekuensi |
Inovasi |
Cina |
| 10 |
Motor servo |
Yaskawa |
Jepang |
| 11 |
Encoder |
NEMICON HES-25-2MD |
Jepang |
| 12 |
Tombol kontrol |
Eaton |
AS |
| 13 |
Catu daya sakelar |
Mingwei NES-50-24 |
Taiwan |
| 14 |
Pemandu web |
Muncul |
Taiwan |
| 15 |
Layar |
Siemens |
Jerman |
| 16 |
Kontaktor AC |
Eaton |
AS |
| 17 |
Sabuk konveyor |
Rapplon |
Swedia |
| 18 |
Sistem tegangan otomatis |
Kontrol PLC Siemens Jerman, katup proporsional COSYS Jerman, kontrol filter udara AW20-02BG, Rem DBK250.2 |
|
Daftar Keterangan: (suku cadang gratis)
| Nama Bagian |
Tidak. |
| Pisau potong |
1 set |
| Sabuk |
15 buah |
| Pengukur tekanan |
1 buah |
| Kertas penanda |
40 gulungan |
| Bantalan rem |
4 buah |
| Pisau pemotongan atas |
3 buah |
| Pisau pemotongan bawah |
1 buah |
| Cincin karet |
16 buah |
| Katup pengatur |
1 buah |
| Sakelar batas |
2 buah |
| Pegangan M12 |
1 buah |
| O-ring untuk silinder |
1 buah |
| Sabuk sinkron |
1 buah |
| Kotak peralatan |
1 set |
