Servo Precision Kecepatan TinggiPemotong lembaranMesin pengolahan kertas
- Aku tidak tahu.♪ ♪ ♪- ♪ ♪ - ♪ ♪- ̄- ̄- ♪ ♪ - ♪♪ ♪ ♪- Aku tidak tahu.♪ ♪ ♪- ♪ ♪ - ♪ ♪- ̄- ̄- ♪ ♪ - ♪♪ ♪ ♪- Aku tidak tahu.♪ ♪ ♪- ♪ ♪ - ♪ ♪- ̄- ̄- ♪ ♪ - ♪♪ ♪ ♪- Aku tidak tahu.♪ ♪ ♪- ♪ ♪ - ♪
♪ ️ Sh.makanCuTterAkudi dalampenolakan ️ ️‖ ¶ §
Mesin pemotong web HSC menerapkan teknik canggih dari Inggris.
Mesin ditransmisikan oleh servo motor.
Kecepatan memotong kertas cepat dan stabil.
Jerman beruang yang tepat dan pisau pemotong memastikan presisi pemotongan yang tinggi.
Kontrol antarmuka komputer layar sentuh, operasi sederhana, struktur yang masuk akal, anti-musik berdiri, untuk memastikan kertas halus.
Mesin ini adalah mesin pengolahan kertas yang sangat populer di industri pembuatan kertas dan percetakan dan akan meningkatkan efisiensi dan manfaat untuk perusahaan Anda secara luas.
Aku akan pergi.♪ ♪ ♪- ♪ ♪ - ♪ ♪- ̄- ̄- ♪ ♪ - ♪♪ ♪ ♪- Aku tidak tahu.♪ ♪ ♪- ♪ ♪ - ♪ ♪- ̄- ̄- ♪ ♪ - ♪♪ ♪ ♪- Aku tidak tahu.♪ ♪ ♪- ♪ ♪ - ♪ ♪- ̄- ̄- ♪ ♪ - ♪♪ ♪ ♪♪ ♪ ♪♪ ♪ ♪- ♪ ♪ - ♪
♪ ️ Spesifikasikation ️ ️‖ ¶ §
Servo Precision High Speed Sheet Cutter
Model
ECOO HSC-1400
Jenis pemotongan
Pisau atas dipotong secara bergantian dan pisau bawah diperbaiki.
Berbagai Jenis Kertas yang Digunakan
50-550 g
Max. Diameter gulungan kertas
1800 mm
Max. Lebar pemotong kertas
1400mm
Rentang Panjang Pemotongan
400-1450 mm
Nomor lembar pemotongan
2 lembar
Keakuratan Pemotongan
Panjang pemotongan < 1000 mm: ± 0,3 mm ± 0,05% untuk pemotongan kertas > 1000 mm
Kecepatan pemotongan
400 potong/menit
Max. Mengurangi kecepatan meter
300m/menit
Maks. Tinggi tumpukan kertas
1500 mm
Persyaratan sumber tekanan udara
0.8Mpa
Kekuatan Desain
380V, 28kw, 3Phase, 50Hz
Berat Bruto
13000kg referensi
12000*4300*2400mm
Aku tidak tahu.
| Servo Precision High Speed Sheet Cutter |
| Model |
ECOO HSC-1400 |
| Jenis pemotongan |
Pisau atas dipotong secara bergantian dan pisau bawah diperbaiki. |
| Berbagai Jenis Kertas yang Digunakan |
50-550 g |
| Max. Diameter gulungan kertas |
1800 mm |
| Max. Lebar pemotong kertas |
1400mm |
| Rentang Panjang Pemotongan |
400-1450 mm |
| Nomor lembar pemotongan |
2 lembar |
| Keakuratan Pemotongan |
Panjang pemotongan < 1000 mm: ± 0,3 mm
± 0,05% untuk memotong kertas panjang > 1000mm |
| Kecepatan pemotongan |
400 potong/menit |
| Max. Mengurangi kecepatan meter |
300m/menit |
| Maks. Tinggi tumpukan kertas |
1500 mm |
| Persyaratan sumber tekanan udara |
0.8Mpa |
| Kekuatan Desain |
380V, 28kw, 3Phase, 50Hz |
| Berat Bruto |
13000kg referensi |
| |
12000*4300*2400mm |
Aku tidak tahu.
Keakuratan Pemotongan
Tergantung pada kepadatan, jumlah gulungan dan bahan gulungan kertas, ± 0,5 mm untuk 1000 mm, ± 0,1% untuk lebih dari 1000 mm, dan ± 0,1% untuk percepatan atau perlambatan.Data di atas didasarkan pada operasi pemotongan yang stabil dan prosedur operasi yang benar. (Ketika gulung kertas pemotong adalah satu, panjang kertas pemotong adalah panjang yang benar)
Output
Hasil yang sebenarnya tergantung pada bahan kertas, berat kertas, panjang pemotongan, jumlah gulungan kertas,
teknologi operator dan kondisi operasi, dll.
Aku akan pergi.♪ ♪ ♪- ♪ ♪ - ♪ ♪- ̄- ̄- ♪ ♪ - ♪♪ ♪ ♪- Aku tidak tahu.♪ ♪ ♪- ♪ ♪ - ♪ ♪- ̄- ̄- ♪ ♪ - ♪♪ ♪ ♪- Aku tidak tahu.♪ ♪ ♪- ♪ ♪ - ♪ ♪- ̄- ̄- ♪ ♪ - ♪♪ ♪ ♪- Aku tidak tahu.♪ ♪ ♪- ♪ ♪ - ♪ ♪
♪ ️BerdirilahArdiKonfigurasirasio ️ ️‖ ¶ §
1. Mesin pemotong pisau tunggal presisi tinggi
2. Sistem penyesuaian prismatik otomatis untuk kertas
3Sistem pemotongan dan pengumpulan kertas
4. Perangkat penghitungan otomatis dan penempatan label (menandai penghitungan)
5Peralatan pengangkutan kertas
6. Sistem kontrol listrik
7. Mengemudi motor
8. Aksesoris
9. Rak kertas balok pneumatik double shaft ((2 berdiri roll)
10. Sistem auto jogger, pengendali motor tali kertas tumpukan
Aku akan pergi.♪ ♪ ♪- ♪ ♪ - ♪ ♪- ̄- ̄- ♪ ♪ - ♪♪ ♪ ♪- Aku tidak tahu.♪ ♪ ♪- ♪ ♪ - ♪ ♪- ̄- ̄- ♪ ♪ - ♪♪ ♪ ♪- Aku tidak tahu.♪ ♪ ♪- ♪ ♪ - ♪ ♪- ̄- ̄- ♪ ♪ - ♪♪ ♪ ♪- Aku tidak tahu.♪ ♪ ♪- ♪ ♪ - ♪ ♪
♪ ️ FuncPeraturan ️ ️‖ ¶ §
|
Pisau pemotong
Tiga set pisau pemotong digunakan untuk pemotongan dan pemotongan tengah.
|
| |
|
Unit pemotongan
Pada pisau metode pemotong Inggris untuk mengurangi beban dan kebisingan ketika pemotong memperpanjang hidup pemotong. pada pisau roller tubuh untuk las baja memberikan pengolahan presisi, dan pengaturan keseimbangan dinamis,efektif mengurangi getaran dan kebisingan dari operasi kecepatan tinggi.
Di bawah pisau: blok pisau dengan besi cor integral, pemesinan presisi, stabilitas yang baik.
Pemotong belakang: terbuat dari baja khusus pengolahan pisau presisi, pisau umur panjang mudah diatur.
|
| |
|
Kontrol elektronik (servo Yaskawa dan Siemens PLC)
Komunikasi TPC7062KS dan Prosesor Yaskawa, Terutama digunakan dalam produksi pemantauan status operasi peralatan input data, dan indikasi alarm kegagalan sistem.Seri berputar mengemudi Yaskawa perusahaan Jepang Yaskawa saya cepat drive, berdasarkan produksi parameter input antarmuka manusia-mesin dari umpan balik encoder rol traksi kecepatan yang sebenarnya dan penentuan posisi yang akurat.
|
| |
|
Perangkat keriting
Perangkat keriting berada di gulungan kertas sebelum perangkat pemotong untuk menghilangkan gulungan gulungan atau perangkat lipatan, untuk stabilitas ketegangan gulungan kertas.Gulung kertas pertama kali melewati ((ke tepi gulung) komponen ke dalam perangkat dekonvolution, rol adalah guide roll.
|
| |
|
Perangkat anti kelengkungan baru
Efektif menghapus keriting gulungan untuk membuat kertas lebih datar, lebih kondusif stabilitas ketegangan gulungan kertas.
|
| |
|
Stand yang tidak digulung
Tipe: tipe lengan ganda untuk kertas core 3"6"12" Roll Rack2 unwinds tipe pick-up yang terletak di bagian belakang mesin dengan ukuran struktural untuk dapat menahan gulungan dengan berat sekitar 1500 kg.Gerakan ke atas dan ke bawah adalah semua hidrolik dan dikendalikan langsung dari konsol oleh pemilih yang mengontrol katup solenoid. Tekanan minyak untuk mengontrol lengan kertas sebelum dan sesudah menutup dan bergerak dan mengangkat. gerakan mengangkat mampu operasi yang stabil dan cepat, lebih sederhana dan nyaman.
|
| |
|
Sistem pengangkutan dan pengumpulan kertas oleh pelari
Sistem conveyor dengan multi-tahap: dari kecepatan tinggi ke kecepatan rendah. Pertama untuk memisahkan kertas potong dengan cepat, dan kemudian tumpang tindih kertas, kemudian mengumpulkan dan tumpukan kertas.
Angkat tumpukan set set kertas, tumpukan kertas ke ketinggian yang cukup, yang secara otomatis jatuh.sisi motor untuk mendorong kertas, kertas, di kedua sisi oleh motor jogger berkualitas tinggi untuk menyesuaikan amplitudo kertas secara manual untuk meningkatkan kesederhanaan dan keselamatan operasi.
|
| |
|
Sistem penyesuaian persegi ((sistem penyesuaian prismatik otomatis untuk kertas)
Atur persegi kertas, insinyur kami akan memperbaikinya sekali, dan operator tidak perlu menyesuaikan kembali.
|
| |
|
Sesuaikan sudut secara otomatis ((sistem penyelarasan kertas)
Keakuratan motor stepper dikendalikan oleh panjang pemotongan pengatur sekrup presisi kemiringan kelompok pisau,untuk secara efektif memastikan sudut lurus dari tepi cut shear, mengurangi waktu buang secara manual menyesuaikan sudut tingkat kesalahan dan pengaturan.
|
| |
|
Stop jam kertas otomatis
Memiliki sensor untuk memberikan sinyal ke sistem jika ada kemacetan kertas terjadi di conveyor, dan mesin akan berhenti segera untuk menyimpan kertas.
|
| |
|
Mesin penandaan otomatis
Dengan hitungan yang tepat setelah memasukkan penandaan, operator hanya perlu memasukkan pada antarmuka manusia-mesin untuk setelah nomor kertas,dapat sesuai dengan pengaturan untuk menandai jumlah kertas.
|
Aku akan pergi.♪ ♪ ♪- ♪ ♪ - ♪ ♪- ̄- ̄- ♪ ♪ - ♪♪ ♪ ♪- Aku tidak tahu.♪ ♪ ♪- ♪ ♪ - ♪ ♪- ̄- ̄- ♪ ♪ - ♪♪ ♪ ♪- Aku tidak tahu.♪ ♪ ♪- ♪ ♪ - ♪ ♪- ̄- ̄- ♪ ♪ - ♪♪ ♪ ♪- Aku tidak tahu.♪ ♪ ♪- ♪ ♪ - ♪ ♪
♪ ️ Deekor ️ ️‖ ¶ §

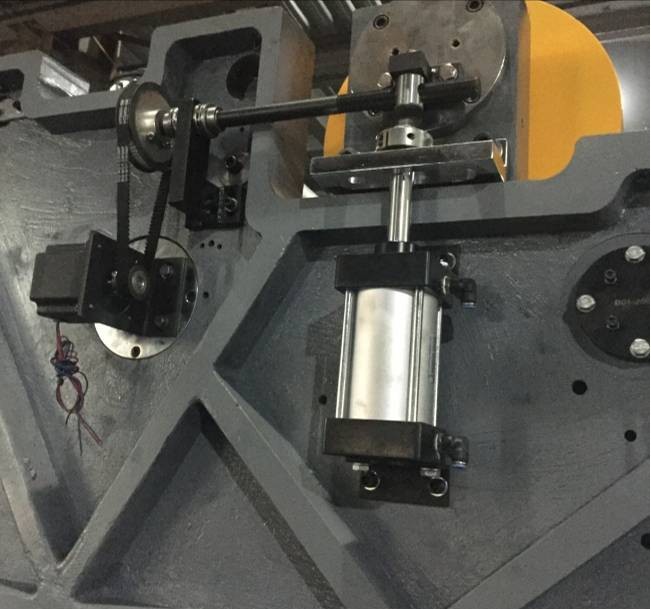

Struktur mesin utama ((Pengendali pisau dan pegangan pemegang)
Dinding mesin utama melalui analisis elemen terbatas, analisis getaran mekanik dan optimasi frame, menggunakan besi cor nodular berkualitas tinggi untuk integrasi desain,dan melalui pemesinan presisi, menyempurnakan fenomena resonansi antara komponen transmisi, membuat operasi lebih stabil, meningkatkan umur bagian bantalan.
Sistem web-guide
Kontrol kualitas proses yang ketat, sistem kontrol servo tahan lama, bebas pemeliharaan, pemrosesan halus, respons dinamis tinggi, tidak ada penyangga, penentuan posisi yang akurat, pengemudi batas digital disesuaikan.Tampilan dapat diatur secara otomatis untuk tidur untuk operasi otomatis, yang dapat menghemat energi. layar besar ditampilkan secara real time, dan sistem berjalan status jelas di dalam.
Motor penggerak
1) AC Servo motor & encoder untuk pisau silang
2) AC motor & transformer frekuensi untuk conveyor kecepatan tinggi dan conveyor kecepatan rendah
3) AC motor untuk atas dan bawah kertas tumpukan berdiri
4) Motor AC untuk pelari
5) AC motor untuk stand unwind
6) Motor AC untuk mengumpulkan tepi limbah
Mesin dengan sistem kontrol ketegangan otomatis, manual memotong dan memotong pisau 3 set ((1 untuk memotong & 2 untuk memotong), dengan 1 set mesin menghitung, sistem web panduan, sistem de-curl,Keakuratan pemotongan adalah +-0.3mm, otomatis kertas jam stop sistem, jerman fag pisau bantalan, dll.
Daftar Bagian Utama:
| |
Konfigurasi |
Jenis |
Catatan |
| 1 |
Pisau pemotong kertas |
Blade pisau dari baja tungsten |
Jerman |
| 2 |
Bantalan |
FAG/NSK |
Jerman/Jepang |
| 3 |
Vibrator |
K20 |
Cina |
| 4 |
PLC |
Siemens |
Jerman |
| 5 |
Switch batas |
Schneider |
Prancis |
| 6 |
Pengontrol |
Kinco |
Cina |
| 7 |
Relay |
Schneider/RXM4LB2BD |
Prancis |
| 8 |
Servo drive |
Yaskawa |
Jepang |
| 9 |
Transformator frekuensi |
Inovasi |
Cina |
| 10 |
Servo motor |
Yaskawa |
Jepang |
| 11 |
Encoder |
NEMICON HES-25-2MD |
Jepang |
| 12 |
Tombol kontrol |
Eaton |
Amerika Serikat |
| 13 |
Pemancar sumber daya |
Mingwei NES-50-24 |
Taiwan |
| 14 |
Panduan web |
Bangkitlah |
Taiwan |
| 15 |
Layar |
Siemens |
Jerman |
| 16 |
Kontaktor AC |
Eaton |
Amerika Serikat |
| 17 |
Pita pengangkut |
Rapplon |
Swedia |
| 18 |
Sistem ketegangan otomatis |
Jerman Siemens kontrol PLC, Jerman COSYS katup proporsional, AW20-02BG kontrol filter udara, DBK250.2 rem |
|
Daftar komentar: (bagian ganti gratis)
| Nama bagian |
Tidak, tidak. |
| Pisau potong |
1 set |
| Sabuk |
15 pcs |
| Pengukur tekanan |
1 pcs |
| Kertas penanda |
40 gulungan |
| Pad rem |
4 pcs |
| Pisau pemotong |
3 pcs |
| Pisau untuk memotong |
1 pcs |
| Cincin karet |
16 pcs |
| Katup Pengatur |
1 pcs |
| Saklar batas |
2 pcs |
| Tangani M12 |
1 pcs |
| O-ring untuk silinder |
1 pcs |
| Sabuk sinkron |
1 pcs |
| Kotak alat |
1 set |
Aku akan pergi.♪ ♪ ♪- ♪ ♪ - ♪ ♪- ̄- ̄- ♪ ♪ - ♪♪ ♪ ♪- Aku tidak tahu.♪ ♪ ♪- ♪ ♪ - ♪ ♪- ̄- ̄- ♪ ♪ - ♪♪ ♪ ♪- Aku tidak tahu.♪ ♪ ♪- ♪ ♪ - ♪ ♪- ̄- ̄- ♪ ♪ - ♪♪ ♪ ♪- Aku tidak tahu.♪ ♪ ♪- ♪ ♪ - ♪ ♪- ̄- ̄
♪ ️ ProduksimenggerakkanSebuahdKemasanpenuaan ️ ️‖ ¶ §
Dari produksi hingga pengiriman, kami membuat setiap detail dengan sangat hati-hati untuk menjamin kualitas produk yang baik dan layanan kepada pelanggan.
Aku akan pergi.♪ ♪ ♪- ♪ ♪ - ♪ ♪- ̄- ̄- ♪ ♪ - ♪♪ ♪ ♪- Aku tidak tahu.♪ ♪ ♪- ♪ ♪ - ♪ ♪- ̄- ̄- ♪ ♪ - ♪♪ ♪ ♪- Aku tidak tahu.♪ ♪ ♪- ♪ ♪ - ♪ ♪- ̄- ̄- ♪ ♪ - ♪♪ ♪ ♪- Aku tidak tahu.♪ ♪ ♪- ♪ ♪ - ♪ ♪- ̄- ̄
♪ ️ SertifikatKucing ️ ️‖ ¶ §
Aku akan pergi.♪ ♪ ♪- ♪ ♪ - ♪ ♪- ̄- ̄- ♪ ♪ - ♪♪ ♪ ♪- Aku tidak tahu.♪ ♪ ♪- ♪ ♪ - ♪ ♪- ̄- ̄- ♪ ♪ - ♪♪ ♪ ♪- Aku tidak tahu.♪ ♪ ♪- ♪ ♪ - ♪ ♪- ̄- ̄- ♪ ♪ - ♪♪ ♪ ♪- Aku tidak tahu.♪ ♪ ♪- Aku tidak tahu.
♪ ️ FAQ ️ ️‖ ¶ §
Q1: Apa produk utama Anda?
A:Produk utama kami adalah Prepress 4up dan 8up CTP Termal Online / Offline, CTCP, VLF CTP, Flexo CTP, Prosesor, Plat Offset, Inks Offset, Selimut Pencetakan Offset,Peralatan Pengemasan Postpress dan sebagainya.
Anda bisa mendapatkan peralatan dan bahan habis pakai semua dalam satu dan tidak perlu khawatir tentang layanan purna jual dari perusahaan kami.
T2: Di mana pabrikmu?
A:Pabrik mesin prosesor CTP kami berada di Shanghai, Anda disambut hangat untuk mengunjungi pabrik kami!
T3: Apa garansi Anda untuk CTP?
A:Tiga tahun kepala laser dan suku cadang utama untuk CTP, satu tahun untuk prosesor.Jika pelanggan menggunakan EcooGraphix CTP plat dengan mesin CTP, kami akan menyediakanJaminan seumur hidup.
Q4: Bisakah Anda juga menyediakan Workflow dan RIP?
A:Ya, kita bisa menyediakan Workflow Brainnew dan RIP Compose V12.
Q5: Bagaimana dengan instalasi dan dukungan teknis purna jual?
A:insinyur kami dapat pergi untuk membantu pemasangan dan memberikan pelatihan yang diperlukan. pembeli harus mengambil tiket pesawat pulang pergi, biaya layanan dan biaya akomodasi lokal.Setiap masalah atau pertanyaan, kami akan berada di pembuangan Anda 7x24 jam.Di antara sejumlah besar instalasi CTP kami di seluruh dunia, there are also many end users(printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
Printer pengguna akhir ini semua menjalankan sistem CTP dengan kepuasan penuh karena kualitas kami yang kuat, layanan jarak jauh yang mulus, pelatihan dan pemeliharaan yang menyeluruh.Jika Anda seorang printer yang mempertimbangkan untuk membeli langsung dari EcooGraphix China, tidak ada kerumitan pada instalasi, pelatihan dan layanan purna jual.
