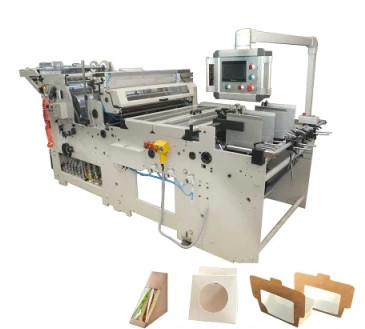

TC1000 Single Lane Cake Toy Paper Box Window Patching Mesin Perekatan
1. Aplikasi
Ecoo TC-1100, TC-1000 mesin penambal jendela otomatis adalah peralatan khusus untuk kotak karton, laminasi jendela kotak warna untuk karton dan kertas bergelombang;
Mesin-mesin tersebut adalahbanyak digunakan dalam penambalan film untuk menjadi paket dengan atau tanpa jendela kotak anggur, kotak hadiah, kotak kertas tisu, kotak kosmetik dll. Itu juga dapat mewujudkan fungsi perekatan kertas, penambalan film, pemotongan film dan pengumpulan kertas sebelum kotak lipat.
TC1000 adalah jalur tunggal, TC1100 adalah jalur ganda.
2.Fitur utama:
Pilihan meja siap pakai tersedia.Operator dapat mengatur cetakan di luar mesin.
Dilengkapi dengan servo feeder, dengan pilihan opsi yaitu pile lifting system dan belt lifting system.Mengadopsi komponen merek terkenal di dunia yang canggih di bagian pneumatik, bagian listrik dan bagian operasi.
Terapkan penghubung untuk terhubung dengan konveyor udara, yang dapat langsung terhubung dengan mesin pengisi.
3.Aplikasi dan Contoh:
4. Spesifikasi Teknis:
| spesifikasi | |||||
| Model | Ecoo-TC1100 | Ecoo-TC1000 | |||
| Gaya produksi | Operasi 2 jalur | Operasi 1 jalur | |||
| Panjang A kertas kosong | 100mm-900mm | 100mm-420mm | |||
| Lebar B kertas kosong | 80mm-530mm | 100mm-750mm | |||
| Panjang jendela/bahan pelapis C | 80mm-760mm | 80mm-280mm | |||
| Jendela lebar/bahan pelapis C | 30mm-380mm | 30mm-550mm | |||
| Kecepatan mesin | 400pcs/menit | 200pcs/menit | |||
| Berat karton | |||||
| Karton | 180g/m2-600g/m2 | ||||
| bergelombang | 1.5mm | ||||
| Ketebalan film | |||||
| PVC, PE, PS | 0,05mm-0,3mm | ||||
| MEMBELAI | 0,05mm-0,2mm | ||||
| Diameter luar | 500mm | ||||
| diameter dalam | 70mm-80mm | ||||
| Ukuran mesin | 5600(L)x2000(W)x1500(H)mm | 4800(L)x1600(W)x1500(H)mm | |||
| Daya motor utama | 4kw | ||||
| Kekuatan total | 22kw | ||||
1) Bagian Ukuran (perekatan):
Bagian Perekatan terdiri dari rol lem berlapis krom, pelat pemisah lem, pemandu samping dan rol cetakan lem.
Jika mesin mati, silinder akan mengangkat rol lem dan kemudian mesin akan digerakkan oleh motor terpisah lainnya, untuk menghindari kebocoran lem.
Opsi meja siap pakai tersedia, Operator dapat mengatur cetakan di luar mesin.Ini nyaman dan menghemat waktu.
2) Bagian pengumpul kertas (delivery stacker)
Sabuk di Bagian Pengiriman lebar.Operator dapat menyesuaikan ketinggian sabuk dan produk jadi disejajarkan dalam garis lurus.
Kecepatan belt juga dapat diatur agar sinkron dengan kecepatan mesin.
3) Bagian pengumpan (pengumpanan kertas)
Mesin ini dilengkapi dengan servo feeder, dengan pilihan opsi yaitu pilling lifting system dan belt lifting system.
Ada gerbang pengumpanan di pengumpan yang memungkinkan Anda menyesuaikan rel atas tanpa alat tambahan.Rel atas ini terbuat dari baja pipih dan dihubungkan ke bagian tengah rangka.
Sistem ini dapat diandalkan yang memastikan pendaftaran semua, karton dan rantai akurat.
Bahkan saat terjadi kemacetan parah, posisinya tepat dan Anda dapat menggunakan penyesuaian mikro untuk menyesuaikan.
4) Bagian penambalan jendela
Kotak dikirim dari bagian perekatan ke bagian penambalan jendela dengan hisap.
Silinder hisap terbuat dari bahan khusus.Halus sehingga kecepatan penambalan tinggi dan tidak akan ada goresan pada film plastik.
Ketika silinder pisau bergulir, ia bersilangan dengan bilah pisau tetap lainnya dan karenanya memotong film plastik seperti "gunting".Ujung tombaknya rata dan halus.
Silinder pisau dengan sistem hembusan atau hisap yang dapat disesuaikan untuk memastikan film plastik ditambal di jendela kotak secara akurat.
