Foil Stamping Die Cutter Die cutting dan mesin stamping Foil

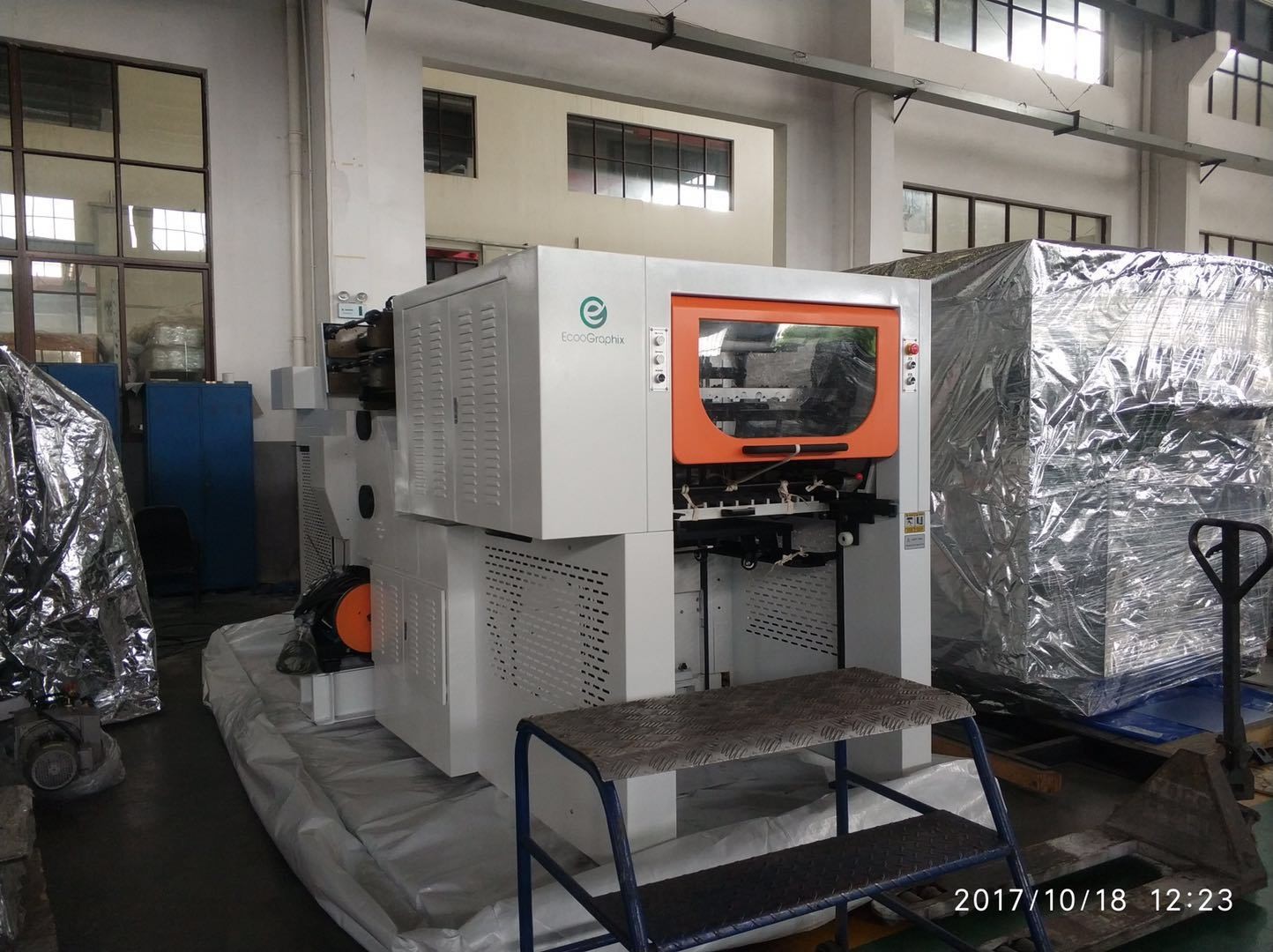

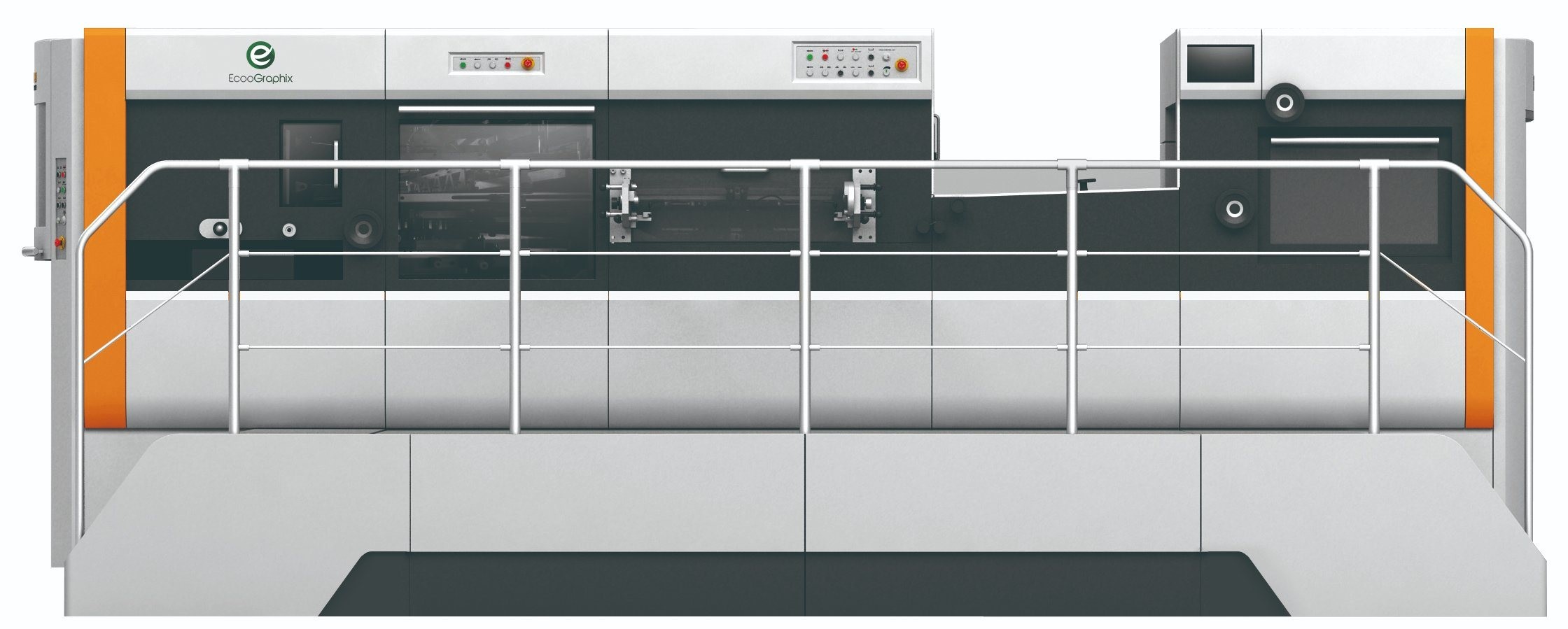

AUTOMATIC DIE-CUTTING MACHINE MODEL TD790S terdiri dari feeding unit.unit utama dan unit pengiriman.Pemberian makan dan pengiriman tanpa henti, sistem kontrol listrik tersedia dengan mesin.Inserter, pre-stack, stripping unit, BECKER pump, dan thermal embossing adalah semua pilihan untuk Anda.
1. Gripper Bar
Mengadopsi paduan aluminium berkekuatan tinggi untuk memperpanjang daya tahan dan meringankan beban, dan desainnya sangat cocok untuk kertas tipis.
2. Kopling Gearbox
Sistem intermiten melindungi alat berat dari kelebihan beban, dan sistem transfer torsi mengadopsi desain alur pengisian bola.Desain asimetris dapat mentransfer gaya dengan sempurna, dan juga dapat diatur ulang dengan mudah setelah kelebihan beban.
Fitur utama
1) Penggerak unit utama menggunakan kontrol inverter AC.Kopling udara diimpor untuk menjalankan dan menghancurkan mesin.
2) Mikro-prosesor terdiri dari PLC dan program untuk memantau jalannya seluruh mesin.Lebih banyak sketsa visual ditambah indikasi masalah kata di layar sentuh pada unit utama untuk memungkinkan Anda menemukan masalah yang disebabkan dalam waktu singkat untuk mengurangi waktu henti alat berat.
| Model | TDS790 |
| Maks.Ukuran lembar (mm) | 790x560 |
| min. Ukuran lembar (mm) | 310x210 |
| Maks. Ukuran pemotongan mati (mm) | 760x520 |
| Maks.Ukuran cap (mm) | 760x525 |
| Ukuran pengejaran di dalam (mm) | 780x530 |
| Tinggi aturan pemotongan (mm) | 23.8 |
| Jarak antar pelat (mm) | 51.5 |
| Maks.tekanan (N) | 120x104 |
| Kisaran stok | min.Lembar 90g/sqm, Karton 157-2000g/sqm,E,B flute |
| min. margin gripper (mm) | 6 |
| Maks.kecepatan mesin (s / jam) | 5500 |
| Maks.Kecepatan stamping (s / jam) | 5000 |
| Ketebalan pelat stamping (mm) | 5 (opsional 4+1) |
| Poros makan memanjang | 3 |
| Poros makan melintang | 2 |
| Tinggi tumpukan makan (mm) | 1200 |
| Tinggi tumpukan pengiriman (mm) | 1100 |
| Sistem pemanas listrik | 8 zona |
| min.lebar foil (mm) | 40 |
| Inti gulungan foil (mm) | 25(1'') 76(3'') |
| Nilai daya (kw) | 26 |
| Pasokan udara | 0.8-1.0MPa, 0.6m³/mnt |
| Dimensi keseluruhan (mm) | 3855x3650x2210 |
| Berat mesin (kg) | 8500 |
Keuntungan
• Transmisi unit utama mengadopsi kontrol konverter frekuensi A/C yang diimpor, start up dan stop mesin dikendalikan melalui kopling udara impor
• Menjalankan seluruh mesin dikendalikan oleh PLC.Antarmuka layar sentuh untuk memantau kondisi mesin berjalan, indikasi masalah, dan cara pengambilan gambar yang sesuai.Ini lebih ramah operator
• Kontrol suhu independen untuk setiap zona pemanasan membuat suhu operasi mesin lebih seimbang dan stabil.Fungsi waktu pemanasan awal dapat sangat meningkatkan efisiensi kerja.
