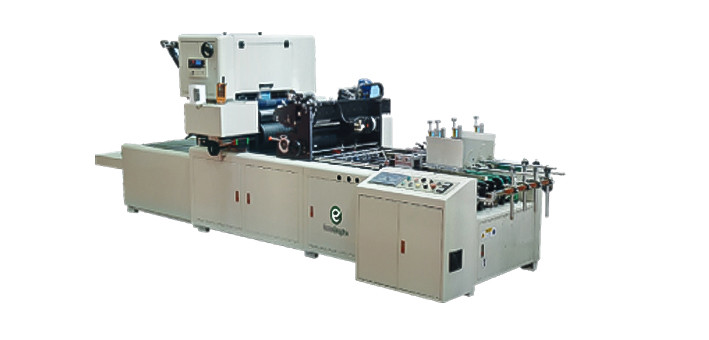

Automatic Post Press Digital Paper Box Cutter Mesin Penambal Jendela
dengan Folder Gluer
RT600
1. Aplikasi
Mesin Penambal Jendela EcooGraphix RT600 banyak digunakan dalam penambalan film untuk menjadi paket dengan atau tanpa jendela kotak anggur, kotak hadiah, kotak kertas tisu, kotak kosmetik dll. Itu juga dapat mewujudkan fungsi perekatan kertas, penambalan film, pemotongan film dan pengumpulan kertas sebelum melipat kotak.
2.Fitur utama:
1) Bagian perekatan terdiri dari rol lem berlapis krom, pelat pemisah lem, pemandu samping dan cetakan perekatan
Bagian perekatan dapat ditarik keluar dengan mudah untuk pengaturan dan pembersihan
Pelat pemisah lem dapat disesuaikan untuk mengontrol jumlah dan luas lem
Jika mesin berhenti, silinder akan mengangkat rol lem dan kemudian digerakkan oleh motor lain untuk menghindari bocornya lem
Pilihan meja siap pakai tersedia.Operator dapat mengatur cetakan di luar mesin.
2) Bagian berhenti dilengkapi dengan roda pemanas independen untuk kusut
Ada silinder independen yang dipanaskan oleh minyak untuk meratakan film plastik melengkung
Dilengkapi dengan sistem pemotongan sudut yang dikendalikan oleh servo untuk membuat film plastik halus
Dilengkapi dengan sistem penyesuaian mikro.
3) Dilengkapi dengan sistem pengumpanan sabuk bawah, dengan pilihan opsi yaitu sistem pengangkatan tiang pancang dan sistem pengangkatan sabuk.Itu
karakteristik sistem pengangkatan sabuk adalah kecepatan tinggi sehingga meningkatkan kapasitas. Karakteristik sistem pengangkatan tiang pancang
adalah bahwa sabuk pengumpanan dapat dijalankan terus menerus sementara kotak dapat melalui pengangkatan tumpukan yang dapat dipindahkan ke atas / ke bawah
sistem.Sistem pengangkatan tiang pancang ini fleksibel dalam mampu memberi makan kotak yang berbeda tanpa menggores kotak.
Desain sistem makan kami adalah teknologi canggih.Pengumpan sabuk sinkron dilengkapi dengan sistem hisap.Pada bagian penyetelan rantai terdapat empat rantai pengumpanan.
Ada gerbang pengumpanan di pengumpan yang memungkinkan Anda menyesuaikan rel atas tanpa alat tambahan.Rel atas ini terbuat dari baja pipih dan dihubungkan ke bagian tengah rangka.Sistem ini dapat diandalkan yang memastikan pendaftaran rel, kardus, dan rantai akurat.Bahkan saat terjadi kemacetan parah, posisinya tepat dan Anda dapat menggunakan penyesuaian mikro untuk menyesuaikan.
4) Kotak dikirim dari bagian perekatan ke bagian penambalan jendela dengan hisap.
Hisap dijalankan secara individual dan didaftarkan oleh sensor.Ketika ada lembaran kosong, meja hisap akan turun untuk menghindari menempelnya lem pada sabuk.
Operator dapat mengatur volume udara hisap sesuai dengan ukuran kotak.
Silinder hisap terbuat dari bahan khusus.Halus sehingga kecepatan penambalan tinggi dan tidak akan ada goresan pada film plastik.
Ketika silinder pisau bergulir, ia bersilangan dengan bilah pisau tetap lainnya dan karenanya memotong film plastik seperti "gunting".Ujung tombaknya rata dan halus.
Silinder pisau dengan sistem hembusan atau hisap yang dapat disesuaikan untuk memastikan film plastik ditambal di jendela kotak secara akurat.
5) Sabuk di bagian pengiriman lebar.Operator dapat menyesuaikan ketinggian sabuk dan produk jadi disejajarkan dalam
garis lurus
Kecepatan sabuk di bagian pengiriman dapat disesuaikan dengan kecepatan mesin yang sama
3.bahan film:
Berlaku untuk PET, PVC, PP, OPP, PE, Asha dan bahkan kertas.
Ini juga dapat digunakan untuk film dengan efek khusus seperti film ringan, film bodoh, film flash, film berwarna, film cetak, film filter UV dan film fluorescent.
4. Spesifikasi Teknis:
| Model/Spesifikasi | RT-600 Mesin Penambal Jendela Otomatis Automatic |
| Ukuran kertas maks | (L)600×(W)520 |
| Ukuran kertas minimal | (L)80×(L)100mm |
| Maks. Ukuran jendela | (L)400×(W)400 |
| Ukuran jendela minimal | (L)30×(L)45mm |
| Ketebalan kertas | karton: 200gr/m2~2.000gr/m2 papan bergelombang: dari micro-flute ~ ketebalan 6mm |
| Ketebalan film | 0,03-0,2µm |
| Akurasi Stickup | (kiri/kanan)±0.5mm ;(atas/bawah)±1mm |
| Ukuran mesin: | (L)4500×(W)1500×(H)1700 |
| Berat bersih | 3300kg |
| Daya utama yang dibutuhkan | 3kw |
| Mengukur kekuatan rol | 0.09kw |
| Kekuatan penumpuk pengiriman | 0.37kw |
1) Ukuran Bagian (perekatan):
Bagian Perekatan terdiri dari rol lem berlapis krom, pelat pemisah lem, pemandu samping dan rol cetakan lem.
Bagian Perekatan dapat dengan mudah ditarik keluar, mudah diatur dan dibersihkan.
Pelat pemisah lem dapat disesuaikan untuk mengontrol area dan jumlah lem.
Jika mesin mati, silinder akan mengangkat rol lem dan kemudian mesin akan digerakkan oleh motor terpisah lainnya, untuk menghindari kebocoran lem.
Opsi meja siap pakai tersedia, Operator dapat mengatur cetakan di luar mesin.Ini nyaman dan menghemat waktu.
2) Bagian pengumpulan kertas (delivery stacker)
Sabuk di Bagian Pengiriman lebar.Operator dapat menyesuaikan ketinggian sabuk dan produk jadi disejajarkan dalam garis lurus.
Kecepatan belt juga dapat diatur agar sinkron dengan kecepatan mesin.

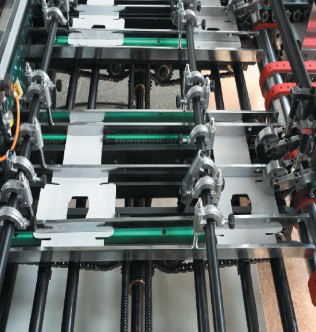

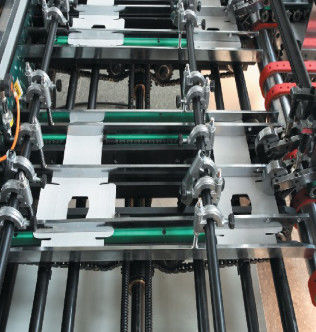

3) Bagian pengumpan (pengumpanan kertas)
Mesin ini dilengkapi dengan sistem pengumpanan sabuk bawah, dengan pilihan opsi yaitu sistem pengangkatan pilling dan sistem pengangkatan sabuk.
Karakteristik sistem pengangkatan sabuk adalah kecepatan tinggi sehingga meningkatkan kapasitas.
Karakteristik sistem pengangkat pilling adalah bahwa sabuk pengumpanan dapat dijalankan terus menerus sementara kotak dapat melewati sistem pengangkat pilling yang dapat digerakkan ke atas/bawah.Sistem pengangkatan pilling ini fleksibel dalam mampu memberi makan kotak yang berbeda tanpa menggores kotak.
Desain sistem makan adalah teknologi canggih.Pengumpan sabuk sinkron dilengkapi dengan sistem hisap.Pada bagian penyetelan rantai terdapat empat rantai pengumpanan.
Ada gerbang pengumpanan di pengumpan yang memungkinkan Anda menyesuaikan rel atas tanpa alat tambahan.Rel atas ini terbuat dari baja pipih dan dihubungkan ke bagian tengah rangka.
Sistem ini dapat diandalkan yang memastikan pendaftaran semua, karton dan rantai akurat.
Bahkan saat terjadi kemacetan parah, posisinya tepat dan Anda dapat menggunakan penyesuaian mikro untuk menyesuaikan.
4) Bagian penambalan jendela Window
Kotak dikirim dari bagian perekatan ke bagian penambalan jendela dengan hisap.
Hisap dijalankan secara individual dan didaftarkan oleh sensor.Ketika ada lembaran kosong, meja hisap akan turun untuk menghindari menempelnya lem pada sabuk.
Operator dapat mengatur volume udara hisap sesuai dengan ukuran kotak.
Silinder hisap terbuat dari bahan khusus.Halus sehingga kecepatan penambalan tinggi dan tidak akan ada goresan pada film plastik.
Ketika silinder pisau bergulir, ia bersilangan dengan bilah pisau tetap lainnya dan karenanya memotong film plastik seperti "gunting".Ujung tombaknya rata dan halus.
Silinder pisau dengan sistem hembusan atau hisap yang dapat disesuaikan untuk memastikan film plastik ditambal di jendela kotak secara akurat.
