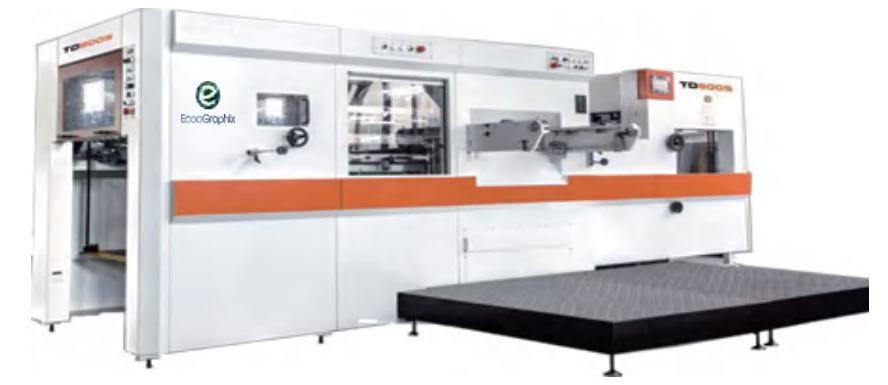

800x580mm Automatic Foil Stamping Die Cutting Machine Dengan Pengupasan

 800x580mm Mesin Potong Die Otomatis Dengan Stripping TD800S

◥◤ ▷ ◀ ▶ ◁ ◥◢ ◣◤ ▷ ◀ ▶ ◁ ◥◢ ◣◤ ▷ ◀ ▶ ◁ ◥◢ ◣◤ ▷ ◀ ▶ ◁ ◥◢ ◣◤ ▷ ◀ ▶ ◁ ◥ ▷ ◀ ▶ ◁

 ◥▷ ◀ ▶

◁ ◤◢

◥◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁

▷ ◀ ▶ ◁ ◤

◢ ◣ ◥

▷ ◀ ▶ ◁

◤

◢

D

etail

♥

Unit Pemberian Makan

• Baki tumpukan dengan pegangan yang memungkinkan koreksi lateral tumpukan secara manual selama produksi

• Sistem pemberian makan stream-wise dengan kecepatan tertinggi 120 lembar per menit

• 2 Cangkir hisap masing-masing untuk mengangkat kertas, 2 cangkir hisap untuk memindahkan kertas

• Ketinggian dan sudut kepala hisap mudah disesuaikan

• Perangkat keselamatan elektronik mencegah tumpukan pengumpan naik berlebihan

• Penyesuaian mikro tersedia untuk posisi transversal meja tumpukan

• Detektor lembaran ganda presisi

• Penggantian panduan sisi tarik dan dorong yang mudah hanya dengan memutar baut tanpa perlu melepas dan mengganti panduan sisi lengkap

• 2 Panduan depan dengan penyesuaian mikro dan panduan samping dapat disesuaikan dengan pegangan roda

• Detektor foto-elektrik dengan sistem berhenti otomatis di meja pemberian makan jika terjadi kemacetan kertas

• Kontrol penggerak terpisah dari unit pemberian makan & mesin utama untuk persiapan yang mudah

• PLC dan cam elektronik untuk kontrol waktu

♣  Unit Pemotongan Die

• motor utama dikontrol oleh kontrol inverter Schneider

• Penyesuaian mikro gaya pemotongan dengan roda gigi cacing yang digerakkan oleh motor dan dikontrol oleh layar sentuh

• Akurasi tekanan bisa mencapai 0,01mm

• Poros engkol terbuat dari baja 40Cr

• Rangka mesin terbuat dari Baja Q235-A, pelat atas dan bawah terbuat dari besi ulet QT60 dengan pasir berlapis resin dengan Teknologi Besi Cor Meehanite

• Perangkat pembalik cetakan pemotongan

• Perangkat perlindungan beban berlebih dengan pembatas torsi untuk keselamatan operator dan peralatan tertinggi

• Setelah pengujian jangka panjang dan dikirim berpasangan, gripper utama, rantai dari Subaki, Jepang

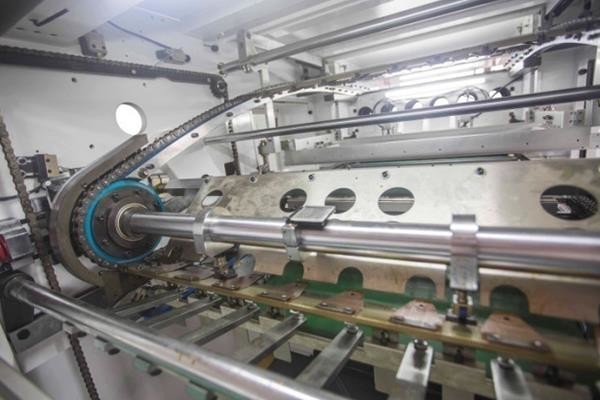

• Sistem penggerak indeks tekanan tinggi untuk kontrol posisi batang gripper

• Penguncian dan pelepasan cetakan pemotongan pneumatik

• Sistem garis tengah untuk perubahan pekerjaan yang cepat

*   Unit Pengupasan

• Struktur gerakan 3 Aksi dengan bingkai pengupasan atas, tengah, dan bawah untuk memfasilitasi perubahan die

• Pin pengupasan atau die pria/wanita dapat digunakan untuk pekerjaan pengupasan yang berbeda

• Cocokkan dengan sistem pendaftaran garis tengah di bagian pemotongan die, sistem yang sama juga berlaku untuk sistem pengupasan untuk meminimalkan waktu perubahan. Penentuan posisi yang akurat dapat meningkatkan efisiensi produksi

◥◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁

▷ ◀ ▶ ◁ ◤

Total Daya(kw)

15

Berat Mesin(T)

◤

Dimensi Keseluruhan(mm)

4900 x 2000 x 2000

pesifikasi

Model

ECOO-TD800S

Ukuran Lembar Maks.(mm)

800 x 580

Ukuran Lembar Min.(mm)

310 x 310

Ukuran Potong Die Maks.(mm)

790 x 570

Margin Gripper Min.(mm)8Tinggi Aturan Pemotongan(mm)

23.8

Ukuran Cetakan Dalam(mm)

940 x 610

Rentang Stok

Kardus: 800-2000g/m

²

B flute

Tekanan Maks.(N)

200T

Kecepatan Potong Die Maks.

Tinggi Tumpukan Pemberian Makan(mm)

1300

Tinggi Tumpukan Pengiriman(mm)

1000

Kebisingan

≤

85dB(A)

Motor Utama(kw)

7.5

◥◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁

◥◤

◢ ◣◥

▷ ◀ ▶ ◁ ◤◢

◥◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁

◥◢ ◣

◥ ▷ ◀ ▶ ◁ ◤

◥◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢ ◣◥ ▷ ◀ ▶ ◁

◤◢ ◣◥ ▷ ◀ ▶ ◁ ◤◢
