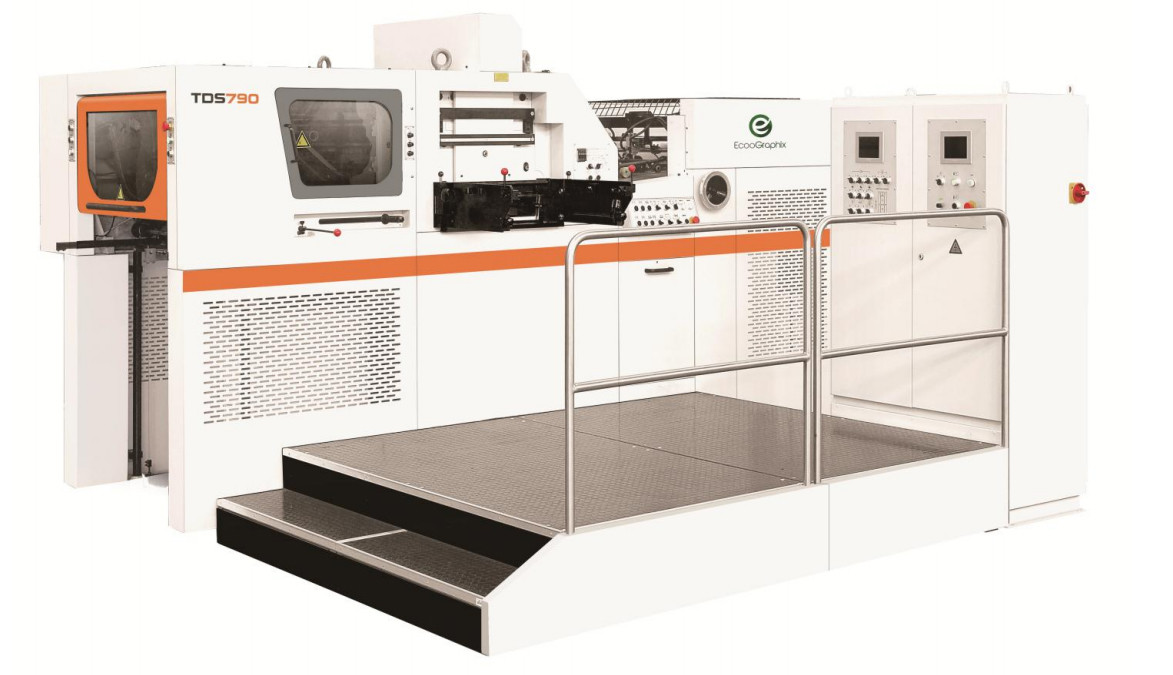

OtomatisPemotong Mati OnlineDengan Stamping Foil Termal TDS790
Pengantar Singkat
TDS790pemotongan mati otomatis & mesin cetak foil panasadalahterdiri dari feeding unit, main unit dan delivery unit. Pemberian makan dan pengiriman tanpa henti, sistem kontrol kelistrikan tersedia dengan mesin. Inserter, pre-stack, stripping unit, pompa BECKER, dan thermal embossing semuanya merupakan pilihan untuk Anda. Digunakan untuk bahan gulungan stamping otomatis, setelah pencetakan, laminasi.
Aplikasi
Cocok untuk produksi kotak kertas, gelas kertas, label pembungkus, emboss karton, kantong kertas portabel, penutup kertas, PVC, aneka plastik, dll.
Spesifikasi
ModelTDS790
Maks. Ukuran Lembar (mm) 790×560
Minimal. Ukuran Lembar (mm)310×210
Maks. Ukuran Pemotongan Mati (mm) 760×520
Maks. Ukuran Stempel (mm)760×525
Ukuran Pengejaran Dalam (mm)780×530
Ketinggian Aturan Pemotongan (mm)23.8
Jarak antar pelat (mm) 51.5
Maks. Tekanan (N)120×104
Kisaran StokMinimal. Lembar 90g/m2, karton 157-2000g/m2, E, B seruling
Minimal. Margin Pencengkeram (mm) 6
Maks. Kecepatan Mesin (s/h) 5500
Maks. Kecepatan Stamping (s/jam)5000
Ketebalan Pelat Stamping (mm) 5 (Opsional 4+1)
Poros Pengumpanan Membujur3
Poros Pengumpanan Transversal2
Tinggi Tumpukan Pengumpanan (mm)1200
Tinggi Tumpukan Pengiriman (mm) 950
Sistem Pemanas Listrik8 Zona
Minimal. Lebar Foil (mm) 40
Inti Gulungan Foil (mm)25(1'') 76(3'')
Nilai Daya (kw)26
Pasokan Udara0,8-1,0MPa, ≥0,6m³/mnt
Dimensi Keseluruhan (mm) 3855×3650×2210
Berat Mesin (kg)8500
| Model |
TDS790 |
| Maks. Ukuran Lembar (mm) |
790×560 |
| Minimal. Ukuran Lembar (mm) |
310×210 |
| Maks. Ukuran Pemotongan Mati (mm) |
760×520 |
| Maks. Ukuran Stempel (mm) |
760×525 |
| Ukuran Pengejaran Dalam (mm) |
780×530 |
| Ketinggian Aturan Pemotongan (mm) |
23.8 |
| Jarak antar pelat (mm) |
51.5 |
| Maks. Tekanan (N) |
120×104 |
| Kisaran Stok |
Minimal. Lembar 90g/m2, karton 157-2000g/m2, E, B seruling |
| Minimal. Margin Pencengkeram (mm) |
6 |
| Maks. Kecepatan Mesin (s/h) |
5500 |
| Maks. Kecepatan Stamping (s/jam) |
5000 |
| Ketebalan Pelat Stamping (mm) |
5 (Opsional 4+1) |
| Poros Pengumpanan Membujur |
3 |
| Poros Pengumpanan Transversal |
2 |
| Tinggi Tumpukan Pengumpanan (mm) |
1200 |
| Tinggi Tumpukan Pengiriman (mm) |
950 |
| Sistem Pemanas Listrik |
8 Zona |
| Minimal. Lebar Foil (mm) |
40 |
| Inti Gulungan Foil (mm) |
25(1'') 76(3'') |
| Nilai Daya (kw) |
26 |
| Pasokan Udara |
0,8-1,0MPa, ≥0,6m³/mnt |
| Dimensi Keseluruhan (mm) |
3855×3650×2210 |
| Berat Mesin (kg) |
8500 |
Detil
♥ Batang Pencengkeram
Mengadopsi paduan aluminium berkekuatan tinggi untuk memperpanjang daya tahan dan meringankan bobot, dan desainnya sangat cocok untuk kertas tipis.
♣ Kopling Gearbox
Sistem intermiten melindungi alat berat dari beban berlebih, dan sistem transfer torsi mengadopsi desain alur pengisian bola. Desain asimetris dapat mentransfer gaya dengan sempurna, dan juga dapat diatur ulang dengan mudah setelah kelebihan beban.
Fitur Utama
1) Penggerak unit utama menggunakan kontrol inverter AC. Kopling udara diimpor untuk menjalankan dan menghancurkan mesin.
2) Mikro-prosesor terdiri dari PLC dan program untuk memantau jalannya seluruh mesin. Lebih banyak sketsa visual ditambah indikasi kata masalah di layar sentuh pada unit utama untuk memungkinkan Anda menemukan masalah yang disebabkan dalam waktu singkat untuk mengurangi waktu henti alat berat.
Bagian Pemotongan Mati
· Sistem penggerak engkol roda gigi cacing yang presisi memastikan pergerakan pelat bawah yang mulus dan dinamis
· Pelat atas alat tulis presisi
· Mengejar penguncian dengan tangan
· Rantai penggerak gripper bar berkualitas tinggi
· Sistem penggerak gripper bar indeks 2 cam yang canggih untuk memastikan pergerakan intermiten gripper bar yang halus dan presisi
Sistem Stempel Foil
· Lima poros penarik foil yang digerakkan motor servo, masing-masing dapat diprogram secara individual untuk langkah pendek dan langkah panjang foil 3 sumbu dalam arah memanjang; 2 sumbu dalam arah transversal
· Konsol stamping dengan pc industri, layar sentuh Pro-Face dan 6 termometer untuk pengaturan foil dan kontrol suhu dengan pengatur waktu pemanasan awal mesin
· Basis pemanas dengan 6 zona pemanasan, masing-masing suhu dapat disesuaikan secara individual
· Sistem peringatan untuk panjang foil
