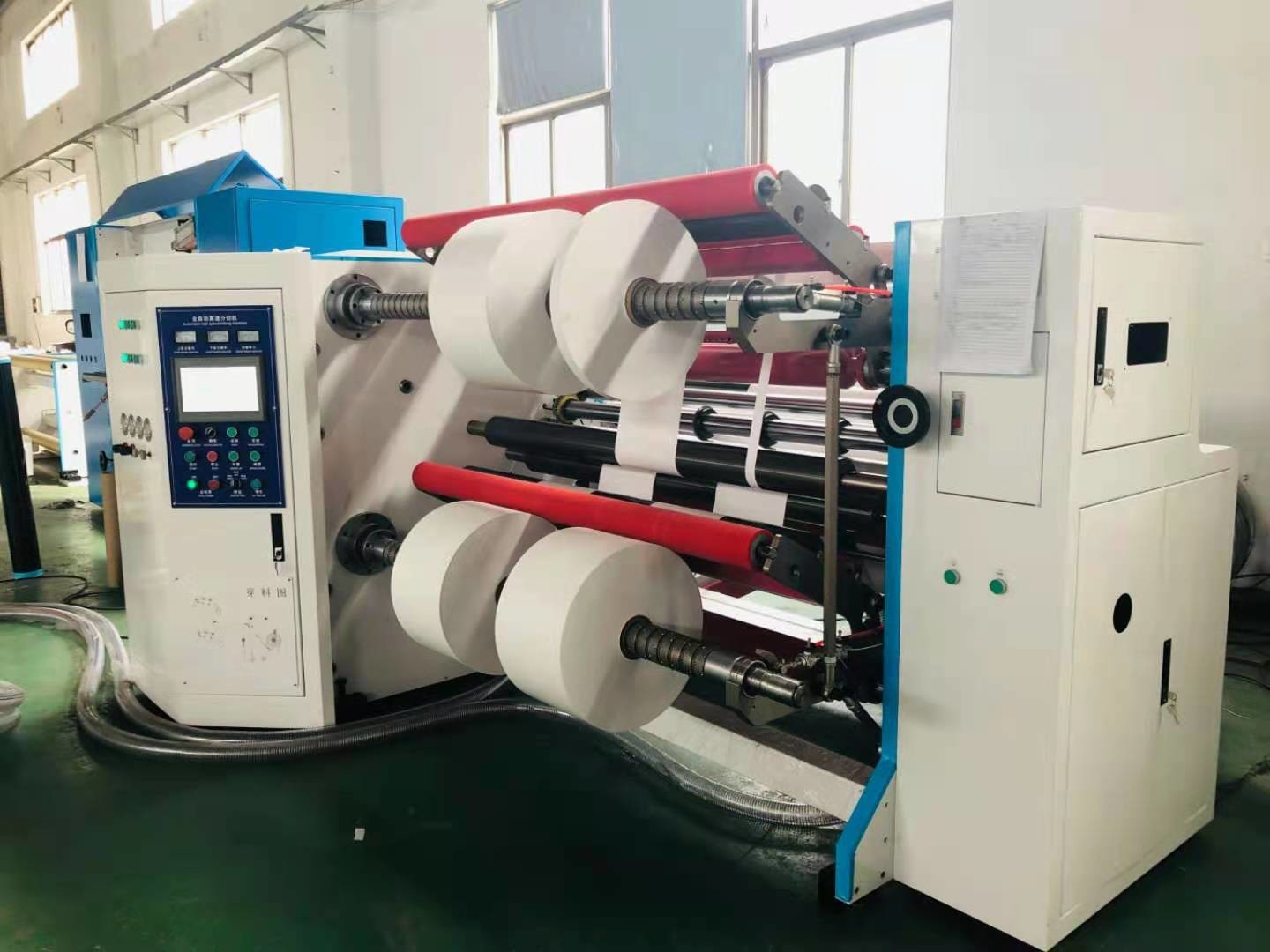

Mesin Rewinding Jumbo Roll Slitting Dengan Pergeseran Hidrolik

Mesin Pemotong dan Penggulung Gulungan Kertas Multifungsi
SLT1300F


EcooGraphix SLT-1300F cocok untuk menggorok berbagai bahan melingkar tipe ultra-besar, seperti film plastik (PVC, OPP, PET, CPP), kertas, kertas kaca, kertas aluminium-foil, aluminium foil, stiker perekat, bukan tenunan kain, dan bahan melingkar lainnya menggorok dan memutar.

1.Fitur

1) Sistem kontrol PLC SIEMENS dan layar sentuh, semua parameter ditampilkan di monitor.Cukup atur diameter gulungan, ketebalan bahan, tegangan awal, mesin bekerja secara otomatis.

2) Sistem pemuatan hidrolik tanpa poros, Maks.kapasitas muat 3 ton.

3) rem elektromagnetik 20Kg/m2 untuk melepas tegangan kontrol.

4) CNC diproses & panel dinding pijakan perlakuan panas, tidak ada deformasi.

5) Bagian pelepasan dilengkapi dengan rol penyeimbang yang dapat disesuaikan arahnya, memastikan rol itu sendiri tetap berhubungan erat dengan seluruh jaring.

6) Rol transmisi penyeimbang dinamis / statis.

7) Pisau bundar atas dipasang dengan sekrup, dan pisau bundar bawah dipasang dengan spacer aluminium, presisi pemotongan dapat dijamin.

8) Tucker otomatis melipat ekor, nyaman untuk memicu rewinding dengan cepat.

9) Sensor sel beban & pengontrol tegangan otomatis memastikan tegangan konstan.

10) Penghitung meteran otomatis, ketika mencapai panjang preset, mesin berhenti secara otomatis.

11) Masalah tumpang tindih dapat dihindari dengan banana roller.

12) Dilengkapi dengan saklar darurat.

13) Sensor kamera digital CCD atau fotosel untuk panduan web.

2.Parameter Utama:

Bagaimana Cara Kerja Mesin Slitting dan Rewinding Multifungsi?

1. Bersantai

Tahap unwinding terdiri dari unwind stand di mana gulungan kertas induk dimuat dan diamankan.

Dudukan memegang gulungan di sekitar poros tengahnya dan memungkinkannya berputar.

Mesin pemuatan tugas berat kertas kami memiliki mekanisme penjepit untuk menahan gulungan kertas jumbo pada tempatnya.

2. Menggorok

Kepala slitter terdiri dari serangkaian pemotong atau pisau cukur bundar yang berputar dan memotong jaring.

Lebar celah yang diinginkan diatur secara manual atau otomatis tergantung pada jenis mesin yang digunakan dengan memvariasikan lokasi pisau pada kepala pemotong.

Pemotong cakram bundar dapat berupa cakram berputar atau statis.

Jenis pemotong pneumatik tergantung pada spesifikasi Anda.Rangkaian cakram bundar memotong jaring kertas menjadi ukuran yang diinginkan.

Metode pemotongan adalah pemotongan geser.Pemotong cakram bundar yang ditempatkan di bawah bekerja dengan pemotong cakram bundar atas.Mereka bekerja bersama-sama dan menghasilkan potongan seperti gunting.Ini menghasilkan potongan yang sangat bersih dengan kualitas sangat tinggi.

Penting bagi Anda untuk memastikan bahwa pemotong cakram bundar selalu dipasang dan disejajarkan dengan baik.Hal ini untuk menghindari potongan yang tidak rata.Pemotong cakram bundar yang tumpul juga akan menghasilkan tepian yang tidak rata.

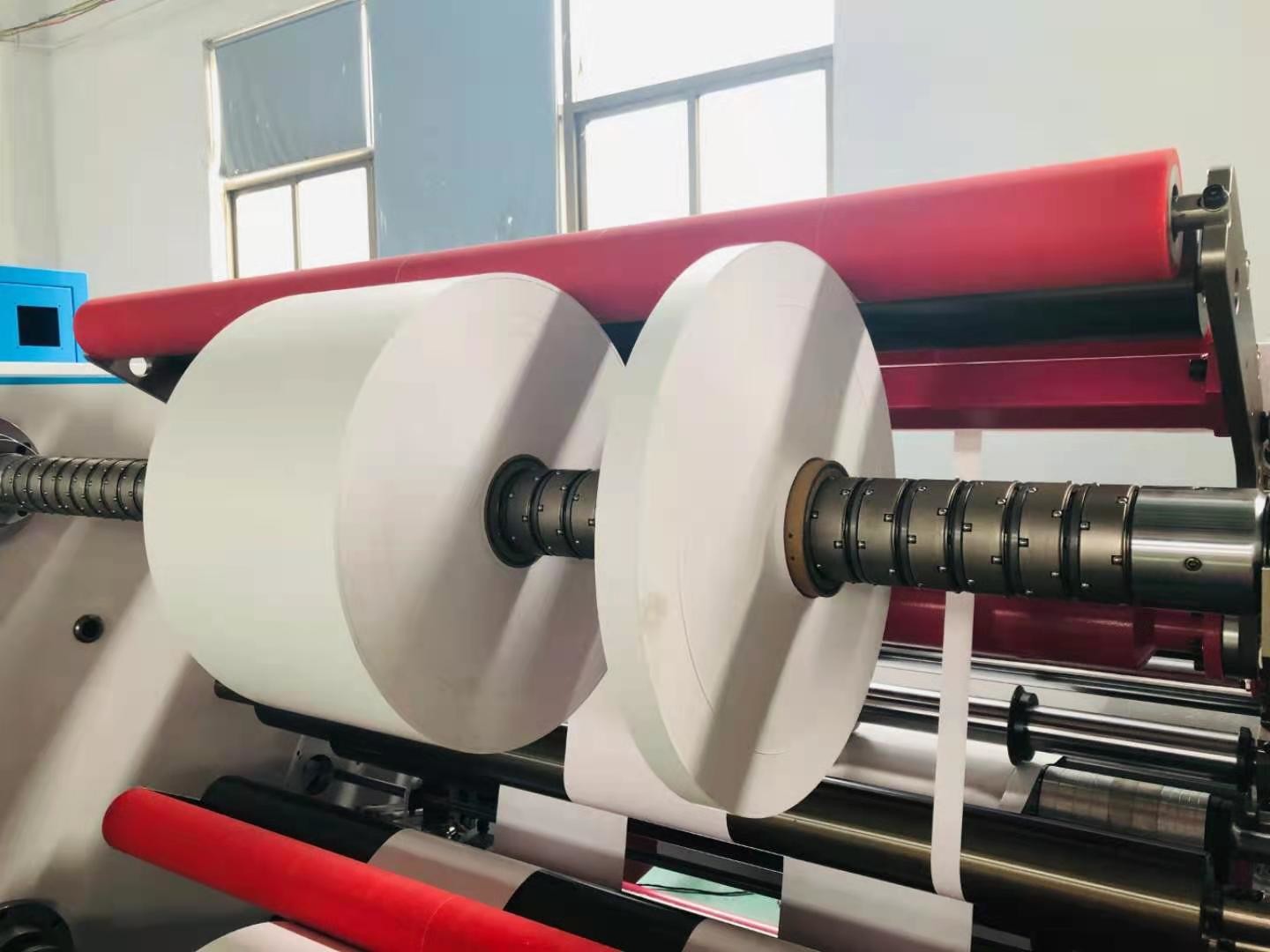

3. Memutar ulang

Celah diputar ulang ke inti yang lebih kecil pada dudukan mundur ke rekaman atau diameter yang diinginkan.

Ini terjadi dari kepala pemotong.Berbagai faktor menentukan jenis penggulung yang akan digunakan dalam kondisi tertentu.

Rol yang berada setelah kepala slitter menjaga bagian celah tetap terpisah.Ini saat mereka memasuki belitan dan mencegah lembaran menenun bolak-balik.Hal ini terjadi antara gulungan yang berdekatan di set gulungan.

Mesin bongkar muat tugas berat dilengkapi dengan rak pemuatan jumbo roll hidrolik otomatis.Kapasitas pemuatan hingga 3 ton.

Pengontrol posisi tepi yang dipasang pada mesin tugas berat membantu memandu material jaring ke bagian pemotongan dengan rapi.
