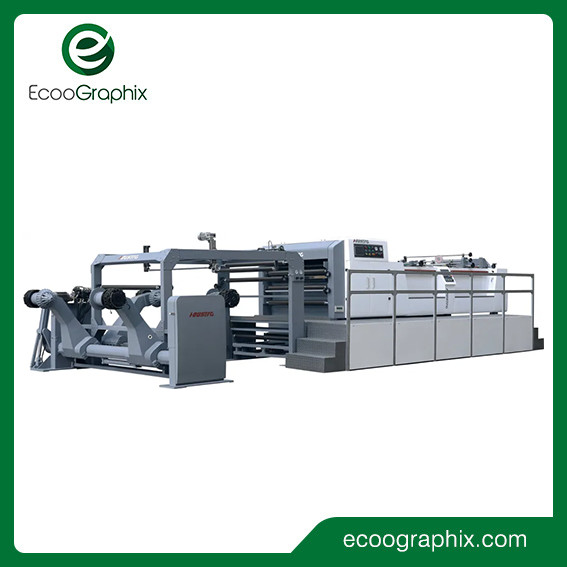

Pemotong Kertas Lembaran Servo Presisi Pencetakan Kecepatan Tinggi EcooGraphix

Pemotong Kertas Lembar Pencetakan Kecepatan Tinggi Presisi Servo

Deskripsi Produk

Fitur

-Mesin pemotong web HSC menerapkan teknik canggih dari Inggris
-Mesin ditransmisikan oleh motor servo.
-Kecepatan memotong kertas cepat dan stabil.
-Beruang Jerman yang presisi dan pisau pemotong menjamin presisi pemotongan yang tinggi.
-Kontrol antarmuka komputer layar sentuh, pengoperasian sederhana, struktur wajar, dudukan anti-musik, untuk memastikan kertas halus.
-Mesin ini merupakan mesin pengolah kertas yang sangat populer di industri pembuatan kertas dan percetakan dan akan meningkatkan efisiensi dan manfaat yang besar bagi perusahaan Anda.

Spesifikasi

Model:Ecoo HSC-1400

Jenis pemotongan:Pisau atas dipotong secara timbal balik dan pisau bawah diperbaiki.

Kisaran kertas yang berlaku:50-550 gram

Maks.diameter gulungan kertas:1800mm

Maks.lebar pemotongan kertas:1400mm

Kisaran panjang pemotongan:400-1450mm

Nomor lembar pemotongan:2 lembar

Presisi pemotongan:Panjang pemotongan <1000mm: ± 0,3mm ± 0,05% untuk panjang pemotongan kertas >1000mm

Maks.kecepatan memotong:400 pemotongan/menit

Maks.kecepatan potong meteran:300m/menit

Maks.tinggi tumpukan kertas:1500mm

Persyaratan sumber tekanan udara:0,8Mpa

Kekuatan desain:380V, 28kw, 3 Fase, 50Hz

Berat kotor:Referensi 13000kg

Ukuran Mesin:12000*4300*2400mm

Suku Cadang Mesin

1. Mesin pemotong pisau tunggal presisi tinggi
2. Sistem penyesuaian Prismatik Otomatis untuk kertas
3. Sistem penggorengan tengah dan pengumpulan sampah
4. Peralatan penghitungan dan penyisipan label otomatis (penandaan penghitungan)
5. Peralatan pengangkut kertas
6. Sistem pengontrol kelistrikan
7. Mengemudi motor
8. Aksesori
9. Rak kertas poros pneumatik kapur ganda (2 dudukan gulungan)
10. Sistem jogger otomatis, dudukan tumpukan kertas tali yang dikendalikan motor

Stand yang tidak dilepas
Tipe: tipe lengan ganda untuk inti kertas Rak Gulung 3"6"12".
Tipe pick-up 2 unwinds yang terletak di bagian belakang mesin berukuran struktural untuk mampu menahan reel dengan berat sekitar 1500kg.Gerakan naik dan turun semuanya bersifat hidrolik dan dikontrol langsung dari konsol melalui selektor yang mengontrol katup solenoid.
Tekanan oli untuk mengontrol lengan kertas sebelum dan sesudah menutup, menggerakkan, dan mengangkat.Gerakan mengangkat mampu menghasilkan pengoperasian yang stabil dan cepat, lebih sederhana dan nyaman.

Satuan pemotongan
Pada pisau, metode pemotong Inggris mengurangi beban dan kebisingan saat pemotong memperpanjang umur pemotong.
Pada badan rol pisau hingga pengelasan baja memberikan pemesinan presisi, dan penyesuaian keseimbangan dinamis, secara efektif mengurangi getaran dan kebisingan pengoperasian kecepatan tinggi.
Di bawah pisau: blok pisau dengan pengecoran besi cor yang dibentuk secara integral, pemesinan presisi, stabilitas yang baik.
Pemotong belakang: terbuat dari pengolahan pisau presisi baja khusus, pisau umur panjang mudah disesuaikan.

Kontrol elektronik (servo Yaskawa dan PLC Siemens)
Komunikasi TPC7062KS dan Prosesor Yaskawa, Terutama digunakan dalam produksi pemantauan status pengoperasian peralatan input data, dan indikasi alarm kegagalan sistem.Seri berputar menggerakkan Yaskawa, penggerak cepat Yaskawa I perusahaan JEPANG, berdasarkan produksi parameter input antarmuka manusia-mesin dari umpan balik encoder roller traksi kecepatan aktual dan pemosisian akurat.

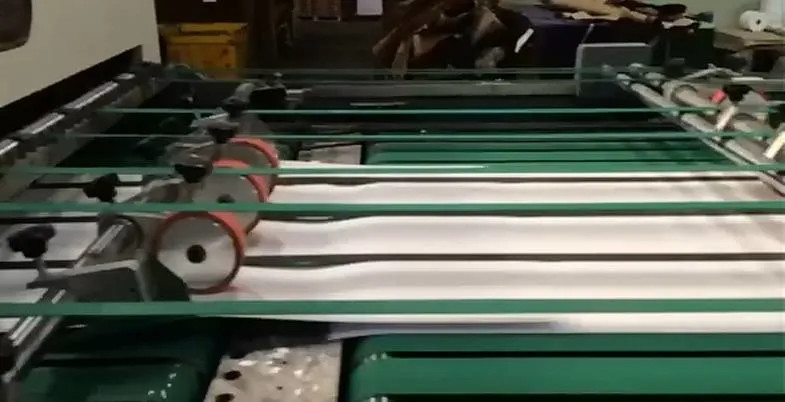

Sistem konveyor dan pengumpulan kertas dengan jogger
Sistem konveyor dengan multi-tahap: dari kecepatan tinggi ke kecepatan rendah.Pertama-tama pisahkan kertas yang dipotong dengan cepat, lalu tumpang tindih kertasnya, lalu kumpulkan dan tumpuk kertasnya.
Angkat tumpukan set kertas, tumpukan kertas hingga cukup tinggi, yang otomatis terjatuh.Meja penumpuk memiliki fungsi finishing goyang tiga sisi, sisi motor untuk menggerakkan kertas, kertas, di kedua sisi dengan motor jogger berkualitas tinggi untuk mengatur amplitudo kertas secara manual untuk meningkatkan kesederhanaan dan keamanan pengoperasian.

Perangkat Keriting
Perangkat keriting ada di dalam gulungan kertas sebelum perangkat menggorok untuk menghilangkan perangkat gulungan atau lipatan,untuk stabilitas ketegangan gulungan kertas. Gulungan kertas terlebih dahulu melewatinya(ke tepi gulungan) komponen ke dalam perangkat dekonvolusi, rol adalah pemandu gulungan

Perangkat Anti kelengkungan baru
Menghilangkan gulungan gulungan secara efektif untuk membuat kertas lebih rata, lebih kondusif terhadap stabilitas ketegangan gulungan kertas.

Sistem penyesuaian kuadrat(Sistem penyesuaian Prismatik Otomatis untuk kertas):
Sesuaikan ukuran kertas, teknisi kami akan memperbaikinya satu kali, dan operator tidak perlu menyesuaikannya kembali.

Pisau menggorok
Tiga set pisau menggorok digunakan untuk memotong dan menggorok tengah.


Sesuaikan Sudut Secara Otomatis (sistem penyelarasan kertas)
Ketepatan motor stepper dikendalikan oleh panjang potongan sekrup presisi yang menyesuaikan kemiringan kelompok pisau, untuk secara efektif memastikan sudut lurus dari tepi potongan, mengurangi waktu terbuang secara manual menyesuaikan sudut tingkat kesalahan dan penyesuaian .

Penghentian kemacetan kertas otomatis:
Memiliki sensor untuk memberikan sinyal ke sistem jika terjadi kemacetan kertas di konveyor, dan mesin akan segera berhenti untuk menyimpan kertas.

Mesin penandaan otomatis:
Dengan penghitungan yang tepat setelah penandaan sisipan, operator hanya perlu memasukkan pada antarmuka manusia-mesin setelah jumlah kertas, dapat sesuai dengan Pengaturan untuk menandai jumlah kertas

Struktur mesin utama (Pemegang pisau dan dudukan dudukan)
Dinding mesin utama melalui analisis elemen hingga, analisis getaran mekanis, dan optimalisasi rangka, MENGGUNAKAN besi cor nodular berkualitas tinggi untuk integrasi desain, dan melalui pemesinan presisi, menyempurnakan fenomena resonansi antar komponen transmisi, membuat pengoperasian lebih stabil , meningkatkan masa pakai bagian bantalan.

Sistem panduan web
Kontrol kualitas proses yang ketat, sistem kontrol servo tahan lama, bebas perawatan, pemrosesan halus, respons dinamis tinggi, tanpa buffering, pemosisian akurat, batas driver digital dapat disesuaikan.Tampilan dapat diatur secara otomatis ke mode tidur untuk pengoperasian otomatis, yang dapat menghemat energi.Layar besar ditampilkan secara real time, dan status sistem yang berjalan jelas di dalamnya.

Mengemudi Motor:
1. Motor Servo AC & encoder untuk pisau silang
2. Motor AC & trafo frekuensi untuk konveyor kecepatan tinggi dan konveyor kecepatan rendah
3. Motor AC untuk dudukan tumpukan kertas atas & bawah
4. Motor AC untuk jogging
5. Motor AC untuk dudukan pelepas lelah
6. Motor AC untuk mengumpulkan limbah tepi

Keterangan lebih lanjut

Pertanyaan Umum

1. Apa produk utama Anda?
Kami Ecoographix adalah pemasok khusus mesin cetak dan bahan habis pakai.Kami mencakup pencetakan digital dan pencetakan offset,
termasuk prepress, pressroom dan post press, dengan fokus pada pencetakan kemasan dan pencetakan buku.
Kami memiliki ratusan pengguna di seluruh dunia.Kami mengedepankan kualitas terbaik produk percetakan Tiongkok untuk memenuhi kebutuhan pencetakan yang beragam.

2. Dimana pabrik Anda?
Kantor penjualan kami berada di Hangzhou, satu jam dengan kereta api dari Shanghai.Pabrik kami berada di Shanghai, Wenzhou, Suzhou dan Nanyang.

3. Apa garansi Anda?
Satu tahun untuk mesin dan kepala cetak jika menggunakan tinta kami.Satu tahun untuk mesin saja jika tidak menggunakan tinta kami.

4. Berapa Waktu Pimpinnya?
Biasanya 30 hari, dan kami akan berusaha sebaik mungkin untuk memenuhi permintaan Anda.

5. Bagaimana dengan dukungan teknisi Instalasi dan purna jual?
Teknisi kami dapat membantu pemasangan dan memberikan pelatihan yang diperlukan.Pembeli harus mengambil tiket pesawat pulang pergi dan biaya layanan
dan biaya akomodasi lokal.Masalah atau pertanyaan apa pun, kami akan siap membantu Anda 7x24 jam.
