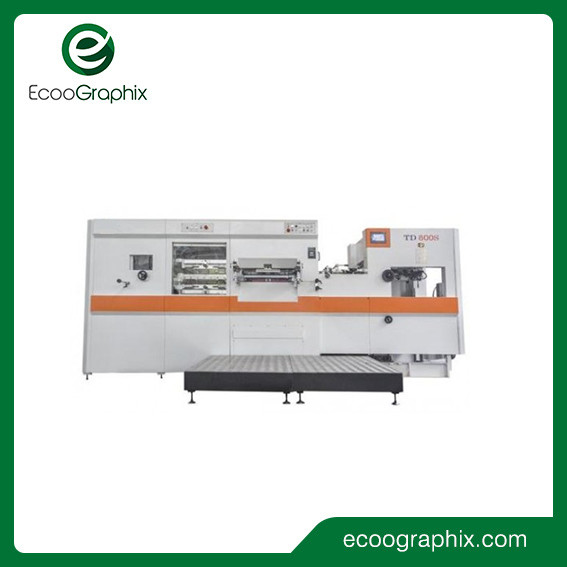

Mesin pemotong mati tempat tidur datar dengan striping

Keuntungan

1) Transmisi unit utama mengadopsi kontrol konverter frekuensi A / C impor, memulai dan menghentikan mesin dikendalikan dengan menggunakan kopling udara impor.
2) Operasi seluruh mesin dikendalikan oleh PLC.cara menembak yang sesuai. ini lebih ramah operator.



Perangkat dan komponen standar

Satuan makan
•Layangan tumpukan dengan pegangan yang memungkinkan koreksi sisi manual tumpukan selama produksi
•Sistem pakan aliran dengan kecepatan tertinggi 120 lembar per menit

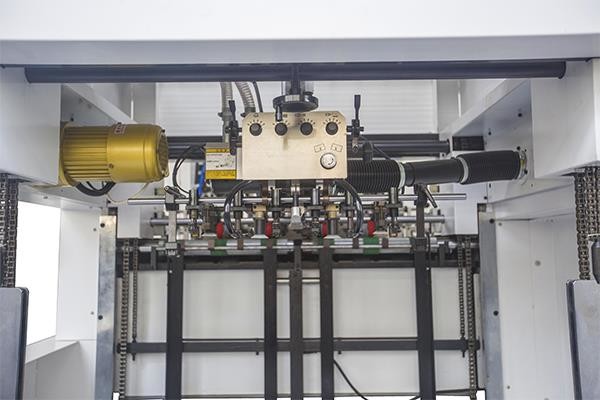

• 2 cangkir hisap masing-masing untuk mengangkat kertas, 2 cangkir hisap untuk memindahkan kertas
•Tinggi dan sudut kepala hisap mudah diatur
•Perangkat pengaman elektronik yang mencegah tumpukan pengumpan naik terlalu tinggi
•Pengaturan mikro tersedia untuk posisi melintang dari meja tumpukan
• Detektor lembaran ganda presisi
•Gampang mengganti panduan sisi tarik dan dorong hanya dengan memutar baut tanpa perlu menghapus dan mengganti panduan sisi lengkap
• 2 panduan depan dengan microadjustment dan panduan samping diatur dengan pegangan roda
•Detektor fotoelektrik dengan sistem berhenti otomatis pada meja makan jika terjadi kemacetan kertas
•Pengendalian drive yang terpisah dari unit pakan dan mesin utama untuk persiapan yang mudah
•PLC dan kamera elektronik untuk kontrol waktu

Unit pemotong die
•Motor utama Siemens dikendalikan oleh kontrol inverter Schneider
•Mikro-penyesuaian kekuatan pemotongan dengan mesin cacing yang digerakkan oleh motor dan dikendalikan oleh layar sentuh
•Keakuratan tekanan dapat mencapai 0,01mm
• Crank shaft terbuat dari baja 40Cr
•Rangka mesin terbuat dari baja Q235-A, pelat atas dan bawah terbuat dari besi lentur QT60 dengan pasir berlapis resin dengan teknologi besi cor Meehanite Die
•Pengaturan pemotongan mesin penggerak
•Perangkat perlindungan kelebihan beban dengan pembatas torsi untuk keamanan tertinggi operator dan peralatan

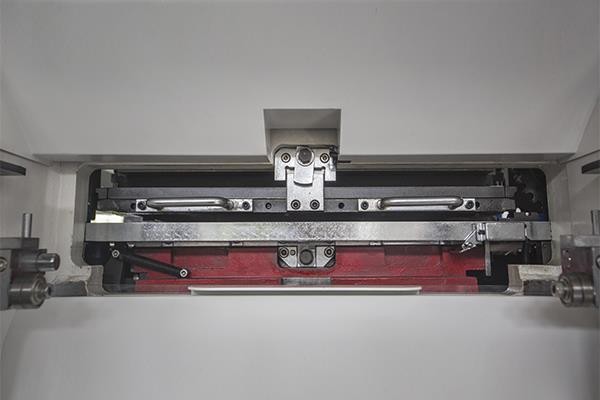

•7 set batang pegangan dengan pegangan yang terbuat dari paduan aluminium ringan dan tahan lama dengan lapisan ultra keras dan akhir anodisasi memastikan pencatatan kertas yang akurat dan konsisten
•Setelah uji coba jangka panjang dan dikirimkan berpasangan, pegangan utama, rantai dari Subaki, Jepang
•Sistem penggerak indeks tekanan tinggi untuk kontrol posisi batang pegangan
•Pneumatic lock-up and release of cutting chase (Pneumatic lock-up and release of cutting chase) •Pneumatic lock-up and release of cutting chase (Pneumatic lock-up and release of cutting chase)
•Sistem pusat untuk perubahan pekerjaan yang cepat

Unit Pembuangan
• Struktur gerak 3 aksi dengan bingkai striping atas, tengah dan bawah untuk memudahkan perubahan die
•Pin striping atau mati laki-laki/perempuan dapat digunakan untuk pekerjaan striping yang berbeda
• Cocok dengan sistem pendaftaran garis tengah di bagian diecutting, sistem yang sama juga berlaku untuk sistem stripping untuk meminimalkan waktu perubahan.Posisi yang tepat dapat meningkatkan efisiensi produksi
•Gerakan ke atas/ke bawah rangka striping atas dikendalikan oleh motor yang memudahkan penyesuaian

Unit Pengiriman
•Pengaturan fotoelektrik keamanan yang mencegah tumpukan kertas pengiriman naik dan turun terlalu tinggi
•Sikat penekan yang dapat disesuaikan membantu merenggangkan kertas dari pegangan dan menumpuk kertas
•Desain tumpukan tinggi hingga 1020mm
•Tabel sabuk bantu otomatis tersedia untuk pengiriman tanpa henti
•Gerakan pengumpan dan kontrol kecepatan dapat disesuaikan di unit pengiriman

Bagian listrik, antarmuka operator dan detektor keselamatan
•Sistem PLC industri Omron Jepang berkecepatan tinggi
• Antarmuka operator Omron dengan layar sentuh
•Omron Electronic cam switch dan encoder
•Detektor elektronik, sel mikro dan sel fotoelektrik yang dikendalikan oleh PLC pada seluruh mesin

Sistem Lubrikasi Otomatis
•Pompa minyak otomatis dan sistem distribusi untuk seluruh mesin dengan timer yang telah ditetapkan sebelumnya
•Distribusi minyak pelumasan untuk rantai pegangan dengan katup yang dapat dikendalikan secara individual untuk setiap rantai

Perangkat keselamatan dan persetujuan kualitas komponen
•Semua bagian elektronik dan listrik memiliki persetujuan CE
•Perlindungan overload untuk pelindung dan peralatan
•Pengikat rantai pegangan untuk melindungi batang pegangan
•Tombol hentian darurat pada seluruh mesin untuk akses cepat dan mudah
