800Stamping Foil Otomatis DanMesin Pemotong Die
Deskripsi Produk
Pengantar Singkat:

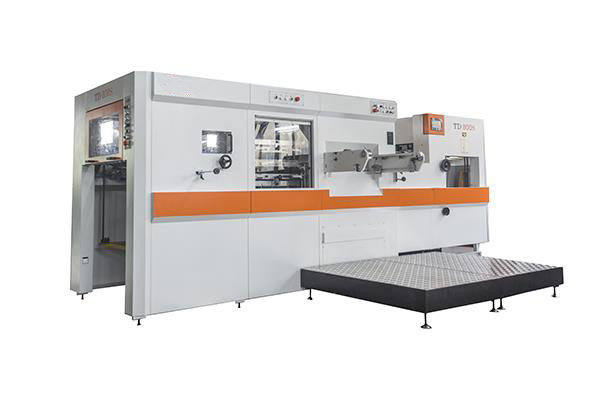

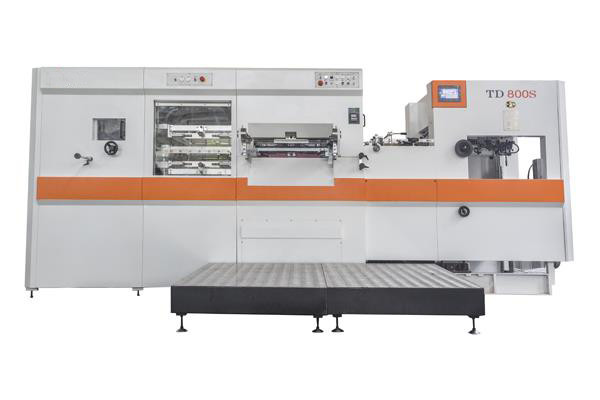

Ecoo-790 mesin pemotong mati otomatis & mesin cetak foil panasterdiri dari unit pakan, unit pemotong mati, unit percap dan unit pengiriman.
Non-stop makan dan pengiriman, sistem kontrol listrik tersedia dengan mesin.
Spesifikasi
Model: ECOO-TDS800
Ketebalan lembaran:0.2-2mm kardus E seruling kertas bergelombang
Max. Ukuran lembar ((mm):800x580
Min. Ukuran lembar ((mm):310x310
Ukuran pemotongan mati maksimal ((mm):790x570
Max. ukuran cap ((mm):790x520
Ukuran bagian dalam pengejarannya ((mm):940x610
Ketinggian aturan pemotongan ((mm):23.8
Jarak antara pelat ((mm):51.5
Tekanan maksimum:200 ton
Min. margin pegangan ((mm): 8
Kecepatan mesin maksimum ((lempeng/jam):7000
Kecepatan percetakan maksimum ((s/h):5000
Ketebalan pelat pencetakan ((mm):5 ((opsional 4+1)
| Model | ECOO-TDS800 |
| Max. Ukuran lembaran ((mm) | 800x580 |
| Min. Ukuran lembar ((mm) | 310x310 |
| Max. ukuran pemotong mati ((mm) | 790x570 |
| Ukuran percetakan maksimum ((mm) | 790x520 |
| Ukuran bagian dalam pengejarannya ((mm) | 940x610 |
| Ketinggian aturan pemotongan ((mm) | 23.8 |
| Jarak antara pelat ((mm) | 51.5 |
| Maks. tekanan | 200 ton |
| Min. margin pegangan ((mm) | 8 |
| Max. kecepatan mesin ((sheets/jam) | 7000 |
| Kecepatan perampingan maksimum ((s/h) | 5000 |
| Ketebalan pelat pencetakan ((mm) | 5 ((opsional 4+1) |
| Ketebalan lembaran | 0.2-2mm kardus E seruling kertas bergelombang |
| Ketinggian tumpukan pakan ((mm) | 1300 |
| Ketinggian tumpukan pengiriman ((mm) | 1000 |
| Sistem pemanas listrik | 10 zona |
| Gulung cap | 2 longitudinal dan 2 transversal |
| Lebar foil minimal ((mm) | 40 |
| Inti rol foil ((mm) | 25 ((1") 76 ((3") |
| Motor tambang ((kw) | 7.5 |
| Kekuatan total ((kw) | 40 |
| Pasokan udara | 00,8-1,0 MPa,≥0.6cbm/menit |
| Dimensi keseluruhan ((mm) | 4900x2000x2000 |
| Berat mesin ((ton) | 15 |
Satuan makan
• Tray tumpukan dengan pegangan yang memungkinkan koreksi sisi manual tumpukan selama produksi
• Sistem pemakanan aliran dengan kecepatan tertinggi 120 lembar per menit
• 2 cangkir hisap masing-masing untuk mengangkat kertas, 2 cangkir hisap untuk memindahkan kertas
• Tinggi dan sudut kepala hisap dapat diatur dengan mudah
• Perangkat pengaman elektronik yang mencegah tumpukan pengumpan naik terlalu tinggi
• Micro-penyesuaian tersedia untuk posisi melintang dari meja tumpukan
• Detektor berlapis ganda presisi
• Mudah mengganti panduan samping tarik dan dorong hanya dengan memutar baut tanpa perlu menghapus dan mengganti panduan samping lengkap
• 2 panduan depan dengan penyesuaian mikro dan panduan samping diatur dengan pegangan roda
• Detektor fotoelektrik dengan sistem berhenti otomatis pada meja makan jika terjadi kemacetan kertas
• Pengendalian drive terpisah dari unit makan & mesin utama untuk mudah siap
• PLC dan kamera elektronik untuk kontrol waktu
Unit pemotong mati
• Motor utama Siemens dikendalikan oleh kontrol inverter Schneider
• Mikro-penyesuaian kekuatan pemotongan dengan mesin cacing yang digerakkan oleh motor dan dikendalikan oleh layar sentuh
• Keakuratan tekanan dapat mencapai 0,01 mm
• Crank shaft terbuat dari baja 40Cr
• Bingkai mesin terbuat dari baja Q235-A, plat atas dan bawah terbuat dari besi lentur QT60 dengan pasir berlapis resin dengan teknologi besi cor Meehanite
• Perangkat pemotong penggerak putaran
• Perangkat perlindungan kelebihan beban dengan pembatas torsi untuk keamanan operator yang maksimal
dan peralatan
• 7 set tongkat pegangan dengan pegangan yang terbuat dari aluminium ringan dan tahan lama
paduan dengan lapisan ultra keras dan anodisasi akhir memastikan akurat dan konsisten
Pendaftaran kertas

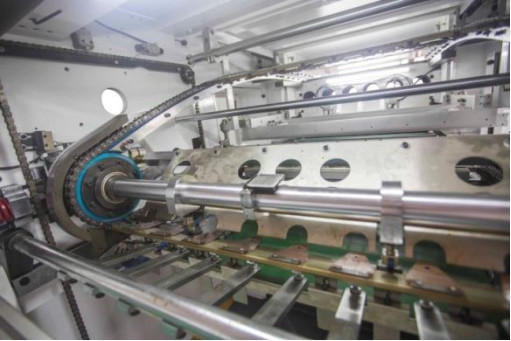

• Setelah uji coba jangka panjang dan dikirim dalam pasangan, pegangan utama, rantai dari Subaki,
Jepang
• Sistem penggerak indeks tekanan tinggi untuk kontrol posisi batang pegangan
• Penguncian pneumatik dan pelepasan pengejar pemotongan
• Sistem garis tengah untuk perubahan pekerjaan yang cepat
Unit percap
• 2 sumbu percetakan panas longitudinal dan 2 sumbu percetakan panas transversal sepenuhnya memenuhi kebutuhan percetakan panas pelanggan untuk produk.
• Pemanasan seragam 10 area memungkinkan produk menunjukkan efek stamping panas yang lebih seragam.
• Sistem kontrol PLC servo.
Unit Pengiriman
• Perangkat fotoelektrik keselamatan yang mencegah tumpukan kertas pengiriman naik dan turun terlalu tinggi
• Sikat penekan yang dapat disesuaikan membantu merenggangkan kertas dari pegangan dan menumpuk kertas
• Desain tumpukan tinggi hingga 1020mm
• Meja sabuk bantu otomatis tersedia untuk pengiriman tanpa henti
• Gerakan feeder dan kontrol kecepatan dapat disesuaikan di unit pengiriman
Bagian listrik, antarmuka operator dan detektor keselamatan
• Sistem PLC industri Omron Jepang berkecepatan tinggi
• Antarmuka operator Omron dengan layar sentuh
• Omron Electronic cam switch dan encoder
• Detektor elektronik, sel mikro dan sel fotoelektrik yang dikendalikan oleh PLC pada seluruh mesin
Sistem Lubrikasi Otomatis
• Pompa minyak otomatis dan sistem distribusi untuk seluruh mesin dengan timer preset
• Distribusi minyak pelumasan untuk rantai pegangan dengan katup yang dapat dikendalikan secara individual untuk setiap rantai
Perangkat keselamatan dan persetujuan kualitas komponen
• Semua bagian elektronik dan listrik memiliki persetujuan CE
• Pelindung overload untuk pelindung dan peralatan
• Kopling rantai pegangan untuk melindungi batang pegangan
• Tombol hentian darurat pada seluruh mesin untuk akses cepat dan mudah
Kemasan dan Pengiriman
FAQ
T: Bagaimana dengan dukungan teknis instalasi dan purna jual?
A:insinyur kami dapat pergi untuk membantu pemasangan dan memberikan pelatihan yang diperlukan. pembeli harus mengambil tiket pesawat pulang pergi dan biaya layanan dan biaya akomodasi lokal.Setiap masalah atau pertanyaan, kami akan berada di pembuangan Anda 7x24 jam.
Di antara sejumlah besar instalasi CTP kami di seluruh dunia, there are also many end users (printers) who have purchased the CTP products from EcooGraphix China directly and EcooGraphix technical service team support these installations remotely with regular onsite visits.
Printer pengguna akhir ini semua menjalankan sistem CTP dengan kepuasan penuh karena kualitas yang kuat, layanan jarak jauh yang mulus, pelatihan menyeluruh dan pemeliharaan.Jika Anda seorang printer yang mempertimbangkan untuk membeli langsung dari EcooGraphix China, tidak ada kerumitan pada instalasi, pelatihan dan layanan purna jual.
