Mesin pemotong dan penggulung kembali kertas termal ATM POS online
ECOO-T1400FA
EcooGraphix T-1400FA sangat ideal untuk memotong berbagai bahan terbungkus ultra-besar termasuk film plastik (PVC, OPP, PET, CPP), kertas, kertas kaca, kertas aluminium-foil, foil aluminium, stiker perekat,kain non-tenun, dan bahan lain, memastikan pemotongan dan penggulung kembali yang tepat.
Fitur:
1) Sistem kontrol SIEMENS PLC dan layar sentuh memberikan tampilan parameter intuitif untuk pengaturan yang mudah.dan mesin bekerja secara otomatis.
2) Sistem pemuatan hidrolik tanpa poros mendukung kapasitas beban maksimum 3 ton.
3) Pengendalian ketegangan unwinding yang difasilitasi oleh rem elektromagnetik 20 kg/m2.
4) Panel dinding pegangan yang diproses CNC dan diobati panas memastikan tidak ada deformasi dari waktu ke waktu.
5) Rol penyeimbang yang dapat diatur arah di bagian unwinding mempertahankan kontak erat dengan seluruh web.
6) Rol transmisi penimbang dinamis/statis memastikan operasi yang lancar.
7) Pisau melingkar atas yang diikat dengan sekrup dan pisau melingkar bawah yang diikat dengan spacer aluminium menjamin presisi pemotongan.
8) Alat penutup otomatis menyumbat ekor dengan mudah, memudahkan penggulung kembali dengan cepat.
9) Sensor sel beban dan pengontrol tegangan otomatis mempertahankan tegangan konstan selama operasi.
10) Penghitung meter otomatis menghentikan mesin ketika panjang yang telah ditetapkan dicapai.
11) Banana roller mencegah masalah tumpang tindih selama operasi.
12) Dilengkapi dengan saklar darurat untuk keselamatan.
13) Panduan web difasilitasi oleh sensor kamera digital CCD atau sel foto, memastikan keselarasan yang tepat.
2.Parameter utama:
| Model |
Ecoo-1400FA |
| Max. Lebar Web induk |
1400mm |
| Max. Diameter web induk |
1200 mm |
| Max. Diameter pengulangan |
300 mm |
| Min. Lebar Celah |
15 mm |
| Kecepatan mesin |
300m/menit |
| Torsi |
100Nm |
| Tipe peregangan |
3 ̊ poros ekspansi udara |
| Arus penggulung |
0.5 ̊, 1 ̊ tersedia (atau sesuai permintaan Anda) |
| Kekuatan |
20KW |
| Tegangan |
3 fase, 380V, 50Hz |
| Berat badan |
4000kg |
| Dimensi |
5500*2200*1880mm |

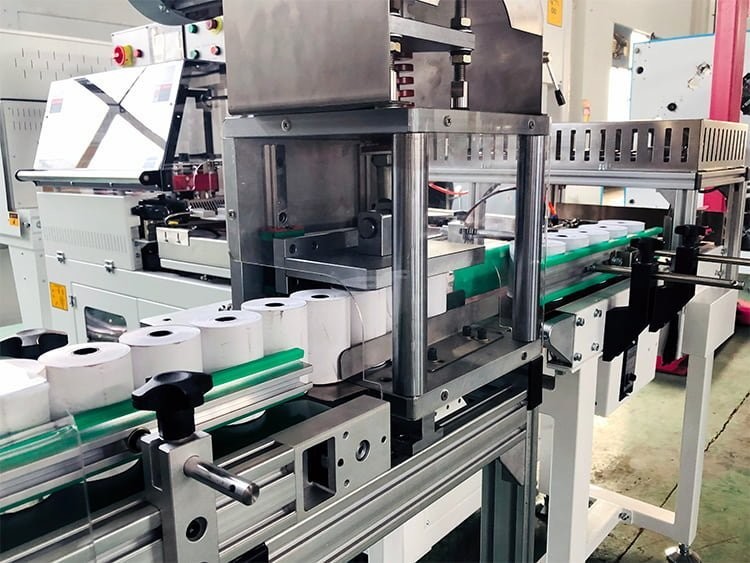

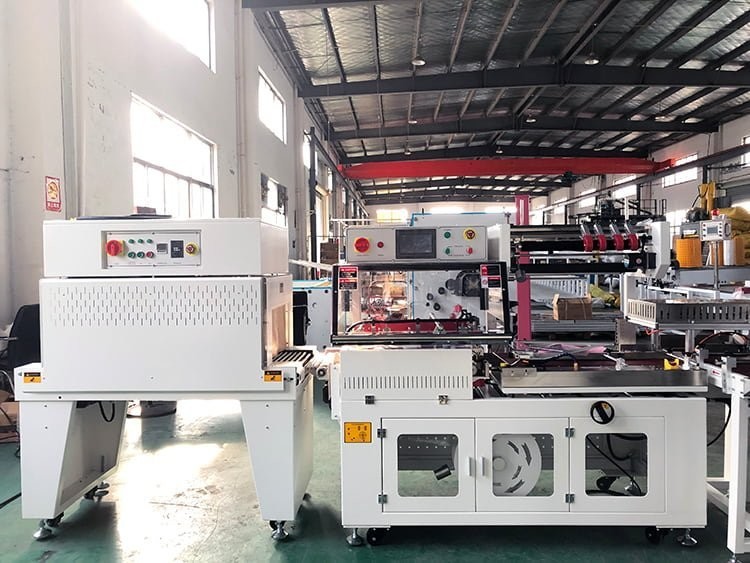

Ecoo-1400FA memungkinkan produksi kertas termal yang mulus dari pemasangan inti hingga pengemasan gulung, merampingkan proses menjadi satu operasi.
Dengan Ecoo-1400FA, Anda dapat dengan mudah memproduksi 23.000 hingga 35.000 potongan 57 mm x 50 mm hingga gulungan dalam waktu 8 jam, tanpa perlu operator khusus.
Untuk memberikan pemahaman yang komprehensif tentang baru dirilis Ecoo-1400FA lini produksi kertas termal otomatis, kita akan memecah operasinya langkah demi langkah.Anda dapat melihat video demo di YouTube untuk referensi.
Pemanfaatan inti otomatis dengan menggunakan pengumpan inti otomatis. Cukup letakkan inti plastik di mangkuk sebelumnya, dan pengumpan inti secara otonom akan mendorongnya ke konveyor staging inti.

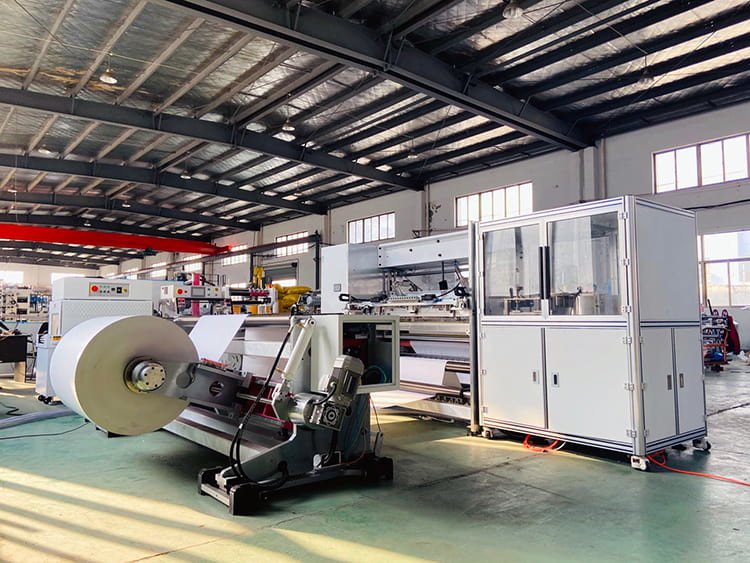

| Bagian pembukaan |
- 3 ′′ 76mm) udara memperluas rewind shaft
-Sistem pemuatan angkat otomatis hidraulik
-Koreksi ultrasonikuntuk mendapatkan presisi yang sangat tinggi
- Electromagnetic Brake dari Taiwan
- Kontrol tegangan otomatis
-Rol Balanceyang digunakan untuk menyesuaikan Material Ketat
|
| Bagian pemotong |

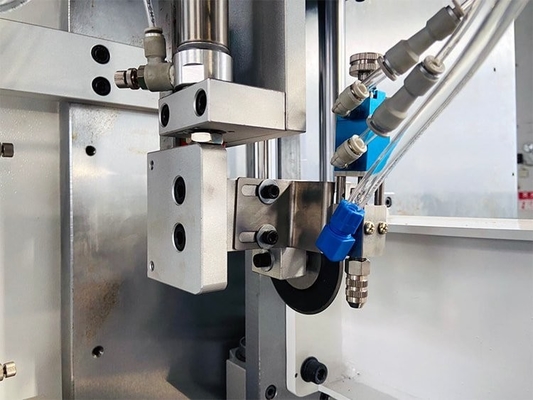

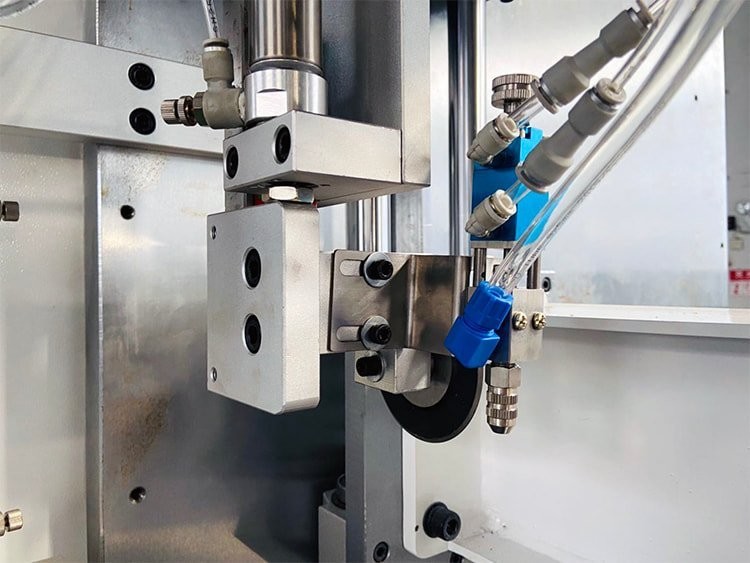

- Pilihan pemotong pisau pisau pisau atau pemotong cakram
- Disc Cutter perakitan mengadopsi kamera self-locking
- Pemotong dengan dasar pisau yang dapat disesuaikan dan bergerak.
- Meter counter
-NIP Rolleryang pengontrol dengan motor utama.
|
| Bagian penggulungan kembali |
- 3 ̊ air mengembang rewind shaft
- Teknologi Center Rewinding
-Lengan Tekanan
- Kopling elektromagnetik dari Taiwan
|
| Bagian Pengendalian |
- Inovasi PLC & HMI
- Semua parameter ditampilkan pada monitor
- Peralatan listrik tegangan rendah semua dari Schneider
|
| Peninggalan Limbah yang Dipotong |
- Edge Waste Blower dengan tabung ekspulsi |
| Opsional |
- 6' dan 12' Unwinding shafts
- Tipe tanpa poros Unwinding Stand.
- Friction Differensial Shaft untuk rewinding.
- Ultrasonik tipe Edge Position Control (EPC)
- Penjaga keamanan untuk alat pemotong.
- Saklar darurat di sudut mesin 4.
|
