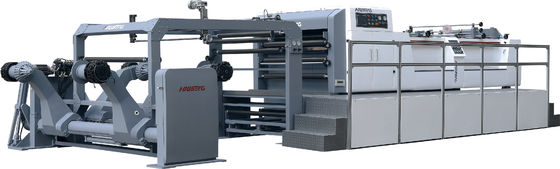

High Speed Flatbed Digital Cutter untuk kertas rolls dan lembaran dengan Slitting dan trimming

Sheet roll kertas dan sheet paper cutter dengan pemotongan dan pemotong

Fitur

- Menggunakan Teknik Lanjutan dari Inggris: Mesin pemotong web HSC menggabungkan teknologi mutakhir yang berasal dari Inggris, memastikan kinerja yang unggul.

- Transmisi Servo Motor: Dilengkapi dengan servo motor untuk transmisi yang efisien dan dapat diandalkan.
- Pemotongan kertas yang cepat dan stabil: Mencapai operasi pemotongan kertas yang cepat dan stabil.
- Teknik presisi: Menggunakan bantalan presisi dan pisau pemotong dari Jerman untuk menjamin presisi pemotongan yang tinggi.
- User-Friendly Interface: Mempunyai antarmuka komputer layar sentuh untuk pengoperasian yang sederhana.memastikan pengolahan kertas yang lancar.
- Meningkatkan Efisiensi dan Profitabilitas: Mesin ini sangat disukai di industri pembuatan kertas dan percetakan, secara signifikan meningkatkan efisiensi dan membawa manfaat yang substansial bagi perusahaan Anda.

Spesifikasi

suku cadang mesin

1. Mesin pemotong pisau tunggal presisi
2Sistem Penyesuaian Prisma Otomatis untuk Kertas
3. Sistem pemotong dan pengumpulan kertas limbah
4Alat penghitungan otomatis dan penempatan label (dengan penandaan penghitungan)
5Sistem Pengangkutan Kertas
6Sistem Kontrol Listrik
7. Drive Motor
8Aksesoris
9. Rak kertas poros pneumatik dua lapis (2-rol Stand)
10. Sistem Jogger Otomatis dengan Motor-dikendalikan Stand Stacking Kertas

Stand yang tidak digulung

Tipe: Double Arm Paper Core Rack untuk 3", 6", dan 12" Rolls
- Mempunyai dua unwind dengan tipe pick-up yang terletak di bagian belakang mesin, dirancang untuk mendukung gulungan dengan berat sekitar 1500 kg.
- Gerakan hidraulik ke atas dan ke bawah, dikendalikan langsung dari konsol melalui selektor yang mengatur katup solenoid.
- Tekanan hidraulik mengendalikan tangan kertas menutup, bergerak, dan mengangkat tindakan.
- Gerakan angkat yang stabil dan cepat memastikan pengoperasian yang sederhana dan nyaman.

Unit pemotongan

Unit pemotongan:
- Pisau: Menggunakan metode pemotong Inggris untuk meminimalkan beban dan kebisingan, memperpanjang umur pemotong.
- Tubuh Rol Knife: Konstruksi las baja mengalami pemesinan yang tepat dan penyesuaian keseimbangan dinamis, secara efektif mengurangi getaran dan kebisingan selama operasi kecepatan tinggi.
- Di Bawah Pisau: Blok pisau yang terbuat dari besi cor, cetakan integral, dan pemesinan presisi memastikan stabilitas.
- Back Cutter: Dibuat dari baja khusus dan mengalami pengolahan pisau presisi, menghasilkan pisau tahan lama yang mudah disesuaikan.

Kontrol elektronik (servo Yaskawa dan Siemens PLC)
Komunikasi TPC7062KS dan Prosesor Yaskawa, Terutama digunakan dalam produksi pemantauan status operasi peralatan masukan data, dan indikasi alarm kegagalan sistem.Seri berputar mengemudi Yaskawa perusahaan Jepang Yaskawa saya cepat drive, berdasarkan produksi parameter input antarmuka manusia-mesin dari umpan balik encoder rol traksi kecepatan yang sebenarnya dan penentuan posisi yang akurat.

Sistem pengangkutan dan pengumpulan kertas oleh pelari

- Sistem Conveyor Multi-Stage: Mempunyai beberapa tahap, transisi dari kecepatan tinggi ke kecepatan rendah.diikuti dengan pengumpulan dan tumpukan.

- Mekanisme Angkat untuk Kertas Tumpuk: Angkat set kertas yang ditumpuk ke ketinggian yang cukup, secara otomatis menjatuhkannya bila diperlukan.
- Stacker Table with Three-Sided Shake Finishing Function: Dilengkapi dengan motor untuk mendorong kertas dari satu sisi, sementara motor jogger berkualitas tinggi di kedua sisi secara manual menyesuaikan amplitudo kertas.Hal ini meningkatkan kesederhanaan operasional dan keselamatan.

Perangkat Keriting

Perangkat curling, diposisikan di depan perangkat pemotong, menghilangkan roll curl atau lipatan, memastikan ketegangan kertas roll stabil.pertama-tama melewati komponen dekonvolution yang terletak di tepi gulungan, dipandu oleh rol.

Perangkat Anti Curvature Baru
Efektif menghapus keriting gulungan untuk membuat kertas lebih datar, lebih kondusif untuk stabilitas ketegangan gulungan kertas.

Sistem penyesuaian persegi(Sistem penyesuaian prismatik otomatis untuk kertas):
Sesuaikan persegi kertas, insinyur kami akan memperbaikinya sekali, dan operator tidak perlu menyesuaikan kembali.

Pisau pemotong
Tiga set pisau pemotong digunakan untuk pemotongan dan pemotongan tengah.

Sesuaikan Sudut Secara Otomatis (sistem penyelarasan kertas)
Keakuratan motor stepper dikendalikan oleh panjang pengatur sekrup presisi pemotongan dan kemiringan kelompok pisau,untuk secara efektif memastikan sudut lurus dari tepi cut shear, mengurangi pemborosan waktu secara manual menyesuaikan sudut tingkat kesalahan dan pengaturan.

Stop jam kertas otomatis:
Punya sensor untuk memberi sinyal kepada sistem jika ada kemacetan kertas di konveyor, dan mesin akan berhenti segera untuk menyimpan kertas.

Mesin penandaan otomatis:
Dengan hitungan yang tepat setelah memasukkan penandaan, operator hanya perlu input pada antarmuka manusia-mesin untuk setelah jumlah kertas yang dapat oleh pengaturan untuk menandai jumlah kertas

Struktur mesin utama (pemegang pisau dan pegangan pemegang)
Dinding mesin utama melalui analisis elemen terbatas, analisis getaran mekanis, dan optimasi bingkai menggunakan besi cor nodular berkualitas tinggi untuk integrasi desain,dan melalui pemesinan presisi, menyempurnakan fenomena resonansi antara komponen transmisi, membuat operasi lebih stabil, meningkatkan umur bagian bantalan.

Sistem web-guide
Kontrol kualitas proses yang ketat, sistem kontrol servo tahan lama, bebas pemeliharaan, pemrosesan halus, respon dinamis tinggi, tidak ada penyangga, penentuan posisi yang akurat, batas pengemudi diatur secara digital.Tampilan dapat diatur secara otomatis untuk tidur untuk operasi otomatis, yang dapat menghemat energi. layar besar ditampilkan secara real time, dan sistem berjalan status jelas di dalam.

Motor pengemudi:
1. AC servo motor & encoder untuk pisau silang
2. AC motor & transformator frekuensi untuk conveyor kecepatan tinggi dan conveyor kecepatan rendah
3. AC motor untuk atas & bawah kertas tumpukan berdiri
4. Motor AC untuk pelari
5. Motor AC untuk stand unwind
6. AC motor untuk mengumpulkan tepi limbah

Rincian Lebih Lanjut

FAQ

1Apa produk utama Anda?
Kami Ecoographix adalah pemasok khusus mesin cetak dan bahan habis pakai.
termasuk prepress, pressroom, dan post-press, dengan fokus pada percetakan kemasan dan percetakan buku.
Kami memiliki ratusan pengguna di seluruh dunia. kami menghadirkan produk cetak Cina berkualitas tinggi untuk memenuhi kebutuhan cetak yang beragam.

2Di mana pabrikmu?
Kantor penjualan kami berada di Hangzhou, satu jam dengan kereta api dari Shanghai. Pabrik kami berada di Shanghai, Wenzhou, Suzhou, dan Nanyang.

3Berapa garansi Anda?
Satu tahun untuk mesin dan kepala cetak jika menggunakan tinta kami.

4- Berapa Lead Time?
Biasanya 30 hari, dan kami akan mencoba yang terbaik untuk memenuhi permintaan Anda.

5Bagaimana dengan instalasi dan dukungan teknis purna jual?
Insinyur kami dapat membantu dengan instalasi dan memberikan pelatihan yang diperlukan.
Jika ada masalah atau pertanyaan, kami akan melayani Anda 24 jam.
