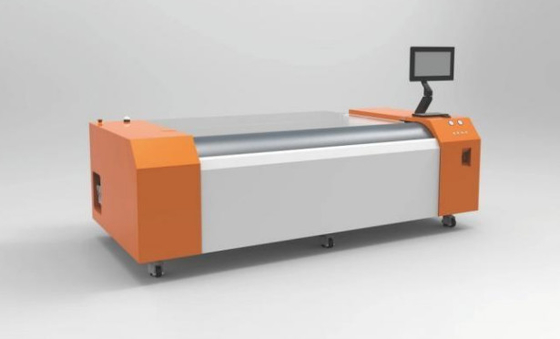

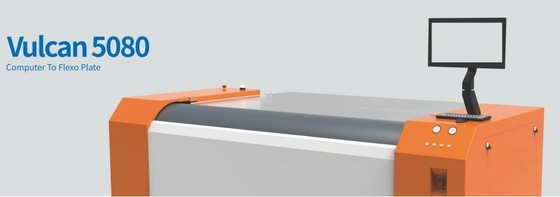

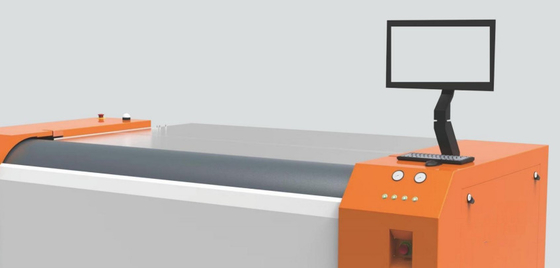

Model: FL5080
Deskripsi:
Mesin CTP digital komputer-to-flexo plate image-setter; mesin pembuatan plat flexo ukuran penuh 50 inci dengan 80 inci.
FL5080 dirancang dengan teknologi laser serat bertenaga tinggi dan kontrol independen dari 256 saluran teknologi LV, yang merupakan terobosan dalam pembatasan daya energi.Ini memiliki deteksi jarak laser dan perangkat fokus otomatis motor suara koil dinamis, memastikan fokus yang akurat pada permukaan media substrat terlepas dari variasi dalam bahan lempeng flexo.
Fitur dan teknologi
- Perangkat laser serat bertenaga tinggi:
- Output ukuran gambar penuh dari 50 inci x 80 inci piring pada 5080 dpi hanya dalam 30 menit.
- Meningkatkan produktivitas sebesar 10% untuk pekerjaan mendesak, membantu memenuhi tenggat waktu yang ketat.
- 256 Saluran Teknologi Modulasi Independen:
- Membagi laser ke dalam 256 saluran yang dikendalikan secara independen, sangat meningkatkan produktivitas.
Bentuk titik laser persegi panjang memberikan kualitas titik dan kinerja gambar yang superior.
- H256 Kepala Laser:
- Menggunakan sistem optik pembesaran daya tinggi baru untuk resolusi optik 5080 dpi.
- Dapat memotret garis miring atau melingkar sehalus 15μm dan garis vertikal/horisontal sehalus 5μm, menghasilkan piksel yang tajam dan jelas.
- Meningkatkan keaslian warna sebesar 30%.
- Kemampuan resolusi super tinggi:
- Light Valve Device dapat mencapai resolusi hingga 10160 dpi dengan ukuran titik laser 2,5μm x 2,5μm, garis pencitraan halus sebesar 5μm atau kurang.
- Mendukung output 2540 dpi; dengan persyaratan pencitraan nonkritis, mode eksposur tumpang tindih garis ganda dapat meningkatkan produktivitas sebesar 150%.
- Fokus Otomatis Dinamis:
- Perangkat motor voice coil memastikan fokus yang akurat selama paparan pada permukaan lempeng flexo yang tidak seragam.
- Fungsi tumpang tindih lanjutan:
- Fungsi tumpang tindih garis ganda dan tiga memberikan kualitas gambar yang superior dan efisiensi untuk ablasi LAMS selama paparan lempeng flexo.
- Eksposur yang Stabil dan Dapat Diandalkan:
- Pemantauan suhu instan dan pra-kalibrasi kepala laser memastikan paparan laser yang stabil dan andal.
Data teknis
| Model |
FL5080S |
FL5080F |
| Metode Pengungkapan |
Drum eksternal |
| Sistem Imaging |
Perangkat laser serat 1064nm (kepala H256) |
| Keterlibatan |
3 m2/jam pada 5080 dpi |
5 meter persegi/jam pada 5080 dpi |
| |
50 x 80 inci membutuhkan waktu 45 menit |
50 x 80 inci membutuhkan waktu 30 menit |
| Ukuran Eksposing |
Ukuran maksimum 1270*2032mm, minimal 200*200mm |
| Jenis media |
Film ablasi kering, Plat pencetakan digital cuci air. Plat flexo cuci air digital, Plat flexo cuci pelarut digital |
| Ketebalan lempeng |
0.140mm sampai 6.35mm |
| Resolusi |
5080DPI (kompatibel dengan 2540DPI), dapat diperluas untuk mendukung 10160DPI |
| Pengisian Plat |
Pengisian plat otomatis/manual |
| Berat bersih |
2500kg |
Ukuran Mesin
(WxLxH) mm |
2970*1705*1537mm (L*W*H) |
| Sumber Daya |
Tegangan tiga fase: 380V, Maks. Daya (nilai puncak) 16 kw |
Operasi
Lingkungan |
dianjurkan:15-30°C, Max.21-25°C, kelembaban:40-70% |
Titik persegi vs. Titik bulat
Ketika memotret dengan titik bulat, ukuran titik harus sesuai dengan ukuran titik gambar. Misalnya, pada 5080 dpi, ukuran piksel titik gambar adalah 5μm x 5μm, menyerupai area persegi.Menggunakan titik cahaya bulat dengan diameter 5μm tidak dapat sepenuhnya mengekspos empat sudut dari area persegi iniUntuk memastikan eksposur penuh, diameter titik bulat harus setara dengan panjang diagonal area persegi, yaitu 7,07 μm (1,414 kali ukuran titik).
Ukuran titik diameter 5μm gagal menutupi seluruh area persegi, sementara titik diameter 7μm menyebabkan paparan tumpang tindih, yang mengarah pada gambar yang tidak teratur dengan tepi berbentuk busur.
Beberapa pengembang optik mencoba menemukan diameter titik optimal yang lebih kecil dari 7,07μm, tetapi masalah kualitas tetap ada terlepas dari diameter yang dipilih.
Sebaliknya, bentuk titik persegi panjang memungkinkan ukuran titik 5μm x 5μm, yang sepenuhnya mengekspos seluruh area persegi, memastikan pencitraan yang tepat dan konsisten.
