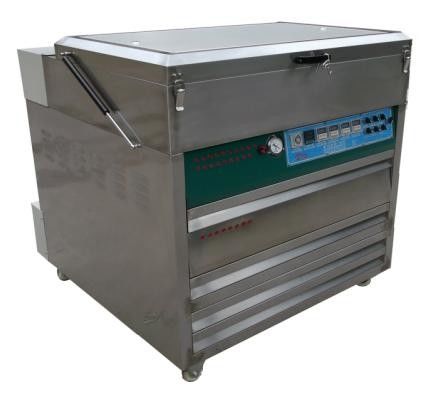

FP-900 Solvent Based Flexo CTP Plate Processor
Aplikasi
Terlepas dari pelat PS atau pelat CTP, mesin pemrosesan diperlukan untuk memproses pelat setelah paparan selesai.EcooGraphix CTP Processor dapat digunakan dengan CTP Termal Offline/ Online atau CTCP atau UV-CTP platesetters, seperti mesin Kodak, Screen, Agfa, Creo, Amsky atau Cron CTP.
Fitur Mesin
1. Mesin pembuatan lempeng flexo berbasis pelarut multi-fungsi, memungkinkan untuk eksposur, mencuci, pengeringan dan de-tacking.
2. Desain AIO, menghemat ruang, cocok untuk format kecil Flexo CTP Machine.
3. MPU panel kontrol pusat membuat operasi mudah.
4Mengadopsi lampu UV impor dan balast elektronik.
5Perangkat vakum yang kuat dan air yang menghisap.
6. Lingkaran thermostatic pengeringan udara perangkat memastikan.
7Reproduksi yang akurat dan stabil dari warna dan grafis asli.
Spesifikasi
Model
FP-900
Ukuran halaman
Max. 920mm*680mm
Ketebalan lempeng
1.14mm - 3.94mm
Kebutuhan Listrik
Fase tunggal 220V 50/60Hz
Kekuatan Kerja
3.5KW
Ukuran mesin (WxLxH) mm
1650x1160x1300
| Mesin Pengolahan Plat Flekso AIO ((AIO, Semua dalam satu model) |
| Model |
FP-900 |
| Ukuran halaman |
Max. 920mm*680mm |
| Ketebalan lempeng |
1.14mm - 3.94mm |
| Kebutuhan Listrik |
Fase tunggal 220V 50/60Hz |
| Kekuatan Kerja |
3.5KW |
|
Ukuran mesin (WxLxH) mm
|
1650x1160x1300 |
Hati-Hati dan Proses
1) Jangan menjalankan fitur suhu air di depan Anda dan pelarut dalam tangki pelarut.
2) Gunakan tiga kaki pin untuk catu daya mesin, catu daya harus dengan koneksi bumi.

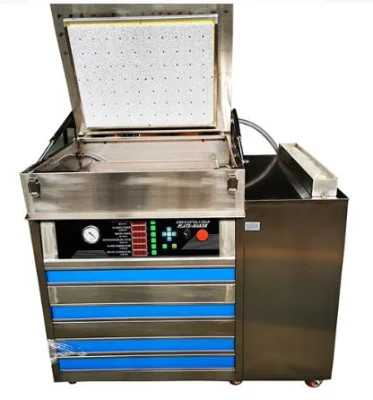

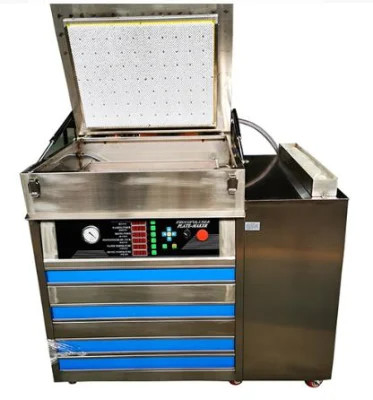

3) Jangan buka tutupnya ((Gambar 1) saat mencuci piring resin.
4) Sumber daya adalah 220V 50-60Hz.
5) Tetap pakai selama 20 menit setelah selesai bekerja.
1Sesuaikan kuasnya.
Masukkan pelarut ke dalam tangki pelarut; dan tingkat pelarut harus lebih rendah dari bagian atas sikat (0,5-1,0 cm). kemudian basah sikat dengan pelarut dan tutup penutup.jika empat sisi tempat cuci memiliki pelarut (berarti sikat hanya menyentuh pelarut), itu cocok untuk mencuci. Jika tidak, Anda harus mengatur ketinggian sikat. Ada satu sekrup yang dapat diperbaiki di empat sisi sikat,mengatur ketinggian sekrup untuk menyesuaikan tingkat sikat sampai sikat hanya menyentuh flat cuci. (Peringatan: Lebih baik Anda menggunakan air untuk mengganti pelarut untuk menyesuaikan tingkat sikat, tetapi Anda harus memasukkan pelarut ke tangki pelarut sampai air kering,karena air dan pelarut tidak kompatibel, berarti Anda harus menunggu sampai air kering untuk menggunakan mesin).
2Kemajuan operasi (Gambar 2):
Pertama, atur mesin di ruang berventilasi dan periksa pasokan listrik bekerja. tekan daya (ada koneksi daya untuk semua bagian - power, menyalakannya) untuk membuka mesin.Mungkin akan berkedip sekali karena kekuatan tapi itu normal.
3. Tetapkan parameter
Tekan tombol 1 untuk memilih ke atas dan tekan tombol 5 untuk memilih ke bawah (pilih fitur yang berbeda).tekan lagi itu akan berkedip dalam Wash-out time dan sebagainya. Tetapkan parameter untuk semua fungsi. Ketika lampu berkedip, tekan tombol 2 dan 4 untuk memilih digit (tombol 2 adalah untuk memilih kanan, tombol adalah untuk memilih kiri).Ketika digit berkedip Anda dapat mengatur parameter. Tekan tombol 1 dan 5 untuk menambahkan dan mengurangi parameter (tombol 1 adalah untuk menambahkan parameter; tombol 5 adalah untuk mengurangi parameter).Setelah pengaturan Anda harus menekan tombol 3 (set) untuk memperbaiki parameter yang telah Anda pilih.
Setelah mengatur parameter, Anda dapat menekan setiap fungsi untuk menjalankannya.Ketika waktu kerja cukup itu akan berhenti otomatis dan suara keluar beberapa kali untuk menunjukkan kepada Anda bekerja (Anda dapat mencoba dan memeriksa semua fungsi untuk mengetahuinya dengan baik sebelum Anda menggunakannya).
4Fungsi paparan (Gambar 1 dan 2):
Tarik keluar fungsi 6 (Bagian Eksposur)dan membungkus film plastik transparan.Letakkan film pada pelat resin Anda dan letakkan di datar dan tekan tombol 6 (tombol vakum) dan tutup dengan film plastik transparan sedikit demi sedikit (sehingga udara akan dibuat lebih baik). (Perhatian: pastikan film Anda dan film plastik transparan bersih, tidak ada air, tidak ada debu tidak ada pelarut dan sebagainya.Plat resin sedikit lebih besar dari film Anda sehingga pompa vakum dapat bekerja lebih baik). Perhatikan jendela penunjuk vakum (itu di kanan mesin dan menunjukkan kerja pompa, pekerjaan yang baik ketika menunjuk antara 0.08 & -0.1) Dorong Eksposure datar ke mesin dan tekan Exposure time dan itu akan bekerja. Ketika selesai, ia akan berhenti dan suara beberapa kali untuk menunjukkan kepada Anda bekerja. Tarik keluar fungsi 6 (bagian eksposur) lagi dan tekan tombol 6 untuk menghentikan pekerjaan pompa.Gulung film plastik transparan dan dapatkan film dan pelat resin.

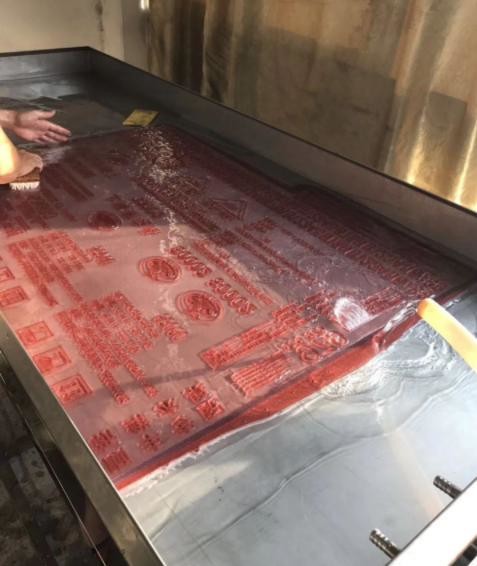

5Mencuci dan mengeringkan (Gambar 1 dan 2)
Menempelkan pelat resin ke bagian2 Mencuci datardan tekan tombol Wash-out time dan tutuppenutupAnda harus berhati-hati saat selesai (karena tidak baik untuk pelat resin dan produk jadi Anda jika pelat resin berada di pelarut lebih lama).Waktu cuci adalah 3-6 menitSetelah berhenti, buka tutupnya dan periksa apakah bersih atau tidak dengan jari Anda. sentuh area kosong (tidak ada kata-kata dan tidak ada area gambar),jika itu lengket Anda dapat menutup penutup dan mencucinya untuk sementara waktu lagi sampai lebih baik (tapi waktu cuci lebih sedikit lebih baik)Setelah itu mengambil pelat resin keluar dan meletakkannya ke dalam fungsi 8
6Bagian pengeringan
(sebelum Anda menggunakan fungsi ini Anda harus menjalankannya 5-10 menit lebih awal sehingga pengeringan akan lebih baik dan lebih cepat).Untuk memastikan bahwa pengeringan bekerja cukup dan itu tergantung pada ketebalan piring resin Anda (jika ketebalan lebih tebal, seperti 3,94mm dan waktu pengeringan akan lebih baik selama 1 jam; Jika 1,7mm dan 40 menit cukup, itu bukan satu-satunya cara untuk menilai waktu pengeringan, jika pelat resin lurus,Anda tidak perlu menunggu untuk mendapatkan pelat resin keluar. Ini membutuhkan pengalaman Anda). Jika pekerjaan cuci tidak cukup (ada di suatu tempat tidak bersih dan Anda dapat menempelkan piring resin pada cuci datar untuk mencucinya lagi,tapi lebih baik jika selesai sekali).
7Bagian ekspos kedua (Gambar 1 dan 2)
Setelah pengeringan, masukkan pelat resin ke fungsi 7Bagian ekspos keduabiasanya, parameter untuk itu adalah 4-8 menit; tergantung pada pengalaman Anda dan pelat resin dan sebagainya.Hal ini digunakan untuk membuat pelat resin lebih stabil untuk mencetak.
8Semua sudah selesai.
Setelah satu atau dua tahun, anak domba akan menjadi lebih lemah; Anda harus mengganti satu anak domba yang baru. Anak domba digunakan dengan lampu eksposur Philip 15W. Anda bisa mendapatkannya di lokasi Anda.Ganti lampu (Gambar 2)Tarik fungsi 6Bagian eksposur,Setelah itu Anda dapat menarik papan kontrol dan semua konstruksi desain elektronik akan muncul di depan Anda.
Setelah 1 tahun, minyak di pompa tidak cukup, sehingga bekerja dari paparan tidak baik.Ini akan mempengaruhi efek paparan. Anda harus memeriksa minyak pompa. Buka penutup mesin (itu di bagian belakang mesin, itu menggunakan beberapa sekrup untuk memperbaiki stainless steel clover ke mesin).Pompa dipasang di bawahnya. Ada jendela transparan di sisi pompa. Ketika tingkat minyak berada di bawah garis merah, Anda harus menambahkan beberapa minyak (minyak adalah khusus, itu digunakan untuk pompa vakum saja,Anda bisa membelinya dari toko pompa vakum atau di suatu tempat, itu sangat murah) ke dalam pompa.
